Placa Magnética de Separação: Eficiência para Rampas, Calhas e Dutos
A Placa Magnética de Separação é a solução ideal para sistemas de fluxo por gravidade em calhas, rampas, moegas, dutos e quedas de material. Instalada diretamente na trajetória do produto, ela atua por contato ou extrema proximidade, capturando partículas ferrosas que poderiam contaminar a matéria-prima ou danificar equipamentos de processo.
O que é uma placa magnética de separação?

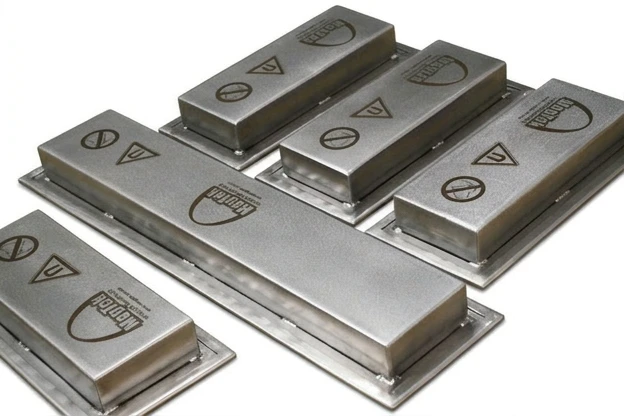

A Placa Magnética de Separação é uma placa de aço inox com circuito magnético interno, instalada no fundo ou nas laterais de calhas, dutos e rampas para capturar metais ferrosos de materiais que deslizam sobre sua superfície.
Ao contrário dos separadores suspensos, que atuam à distância, a Placa Magnética para Calhas trabalha por contato direto com o fluxo do material, o que aumenta a eficiência de retenção de partículas metálicas pesadas, cavacos, grampos, parafusos, limalhas e contaminantes finos.
Demonstração do funcionamento:
Aplicação em Sistemas de Gravidade e Rampas de Descarga
A principal vantagem da Placa Magnética de Separação está na sua instalação em pontos críticos de fluxo, onde o produto naturalmente desliza sobre a superfície magnética.
Em processos por gravidade, a matéria-prima passa diretamente sobre a face da placa, permitindo que partículas metálicas sejam retidas imediatamente no degrau magnético ou na própria superfície de contato. Isso torna a solução extremamente eficiente para:
- Rampas de descarga
- Calhas de alimentação
- Dutos inclinados
- Tubulações abertas
- Chutes de ensaque
- Moegas
- Janelas de inspeção
- Sistemas de transporte por gravidade
A Descontaminação em Fluxo de Gravidade é especialmente importante quando existe risco de peças metálicas provenientes de manutenção, desgaste de equipamentos ou contaminação de matéria-prima.
Onde a placa magnética é mais utilizada?

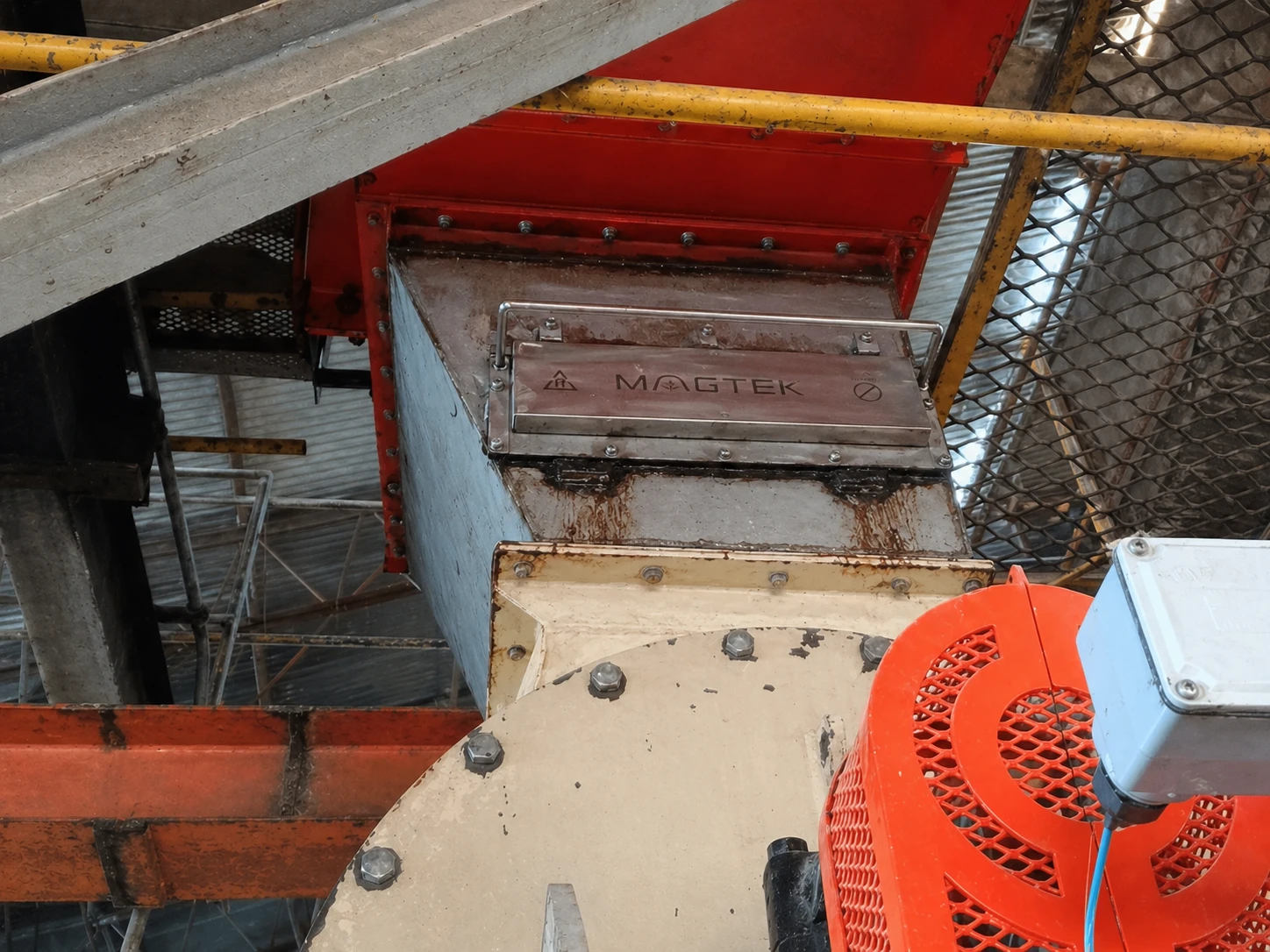

Indústria de Alimentos e Grãos
A Placa Magnética em Inox é amplamente utilizada em rampas de cereais, açúcar, sal, farinhas, milho, café, rações e grãos diversos. Sua função é evitar que impurezas metálicas sigam para ensaque, moagem ou mistura.
Indústria Plástica
No processamento de resinas, granulados, flakes e moídos, o Separador Magnético de Fundo protege roscas, canhões, bicos de injetoras e extrusoras contra danos causados por partículas metálicas.
Indústria Química
Em linhas de pós, pigmentos, fertilizantes, minerais e aditivos, o Ímã para Rampas e Dutos reduz riscos de contaminação e aumenta a confiabilidade do processo.
Usinas e Destilarias
A instalação de Revestimento Magnético para Tubulações em calhas e transportes de bagaço, biomassa e insumos ajuda a evitar danos em peneiras, moinhos e sistemas de moagem.
Construção Robusta em Aço Inox: Durabilidade Contra Abrasão
A MagTek fabrica suas placas com estrutura robusta em aço inox, projetada para suportar abrasão constante, impacto de partículas e operação contínua em ambientes industriais severos.
Os equipamentos podem ser fornecidos em aço inox 304, aço inox 316L ou aço carbono, conforme a aplicação e o ambiente de trabalho.
Entre os principais diferenciais construtivos estão:
- Estrutura reforçada para suportar impacto e abrasão
- Acabamento sanitário para aplicações alimentícias
- Circuito magnético de alta intensidade
- Ímãs de Ferrite ou Neodímio
- Instalação simples em estruturas existentes
- Opções com dobradiças, fechos rápidos ou parafusamento
- Facilidade de remoção para limpeza periódica
- Vedação e acabamento que evitam acúmulo de resíduos
A limpeza é simples e rápida: basta abrir a tampa, retirar a placa ou acessar a superfície magnética e remover os contaminantes retidos. Isso reduz tempo de parada e facilita o trabalho da equipe de manutenção.
Diferença entre Placa Magnética e Separador Suspenso
A principal diferença entre uma Placa Magnética de Separação e um separador suspenso está na distância de atuação.
A placa magnética atua por contato direto ou proximidade extrema, sendo indicada para fluxos confinados, quedas por gravidade e dutos fechados.
Já o separador suspenso atua à distância, sendo instalado sobre correias transportadoras, onde existe maior altura entre o equipamento e o material.
Em fluxos de baixa espessura e contato direto, a placa costuma oferecer maior eficiência de captura.
Diferenciais MagTek: Qualidade ISO 9001 e Potência Garantida
A MagTek possui mais de 20 anos de experiência no desenvolvimento de soluções magnéticas industriais e fabrica equipamentos sob rígidos critérios de qualidade, seguindo a certificação ISO 9001:2015.
Cada placa pode ser fornecida com laudo de medição de campo magnético em Gauss, garantindo que a intensidade entregue seja compatível com a necessidade real do processo.
Além disso, todos os projetos são dimensionados conforme:
- Tipo de material transportado
- Granulometria
- Velocidade de fluxo
- Inclinação da rampa
- Espessura da camada de produto
- Distância entre a placa e o fluxo
- Tipo e tamanho dos contaminantes metálicos
Esse cuidado garante máxima eficiência de captura e maior proteção para equipamentos críticos.
