Duto Magnético: Separação Automática por Gravidade e Fluxo em Z
O Duto Magnético é um equipamento desenvolvido para remover partículas ferrosas de materiais granulados, pós, farelos e produtos transportados por gravidade ou por transporte pneumático. Trata-se de um invólucro metálico equipado com uma ou mais placas magnéticas internas de alta intensidade, capaz de proteger moinhos, extrusoras, elevadores de caneca, silos, moegas e demais equipamentos contra o chamado ferro andarilho.
Projetado para trabalhar com produtos de fluxo contínuo, o Separador Magnético tipo Duto da MagTek pode ser fabricado em formato reto ou em “Z”, com uma, duas ou mais placas magnéticas, conforme a vazão, granulometria e grau de contaminação do processo.
Por que utilizar um Duto Magnético?
O uso de um Ímã para Dutos é fundamental em processos onde há risco de contaminação metálica proveniente de desgaste de equipamentos, quebra de peças, parafusos, arames, cavacos ou resíduos de manutenção.
Além de evitar danos em máquinas, o equipamento reduz perdas de produção, protege moinhos, peneiras, roscas transportadoras e extrusoras, além de contribuir para a qualidade final do produto.
Principais benefícios:
- Proteção contra Ferro Andarilho em linhas de produção contínuas
- Descontaminação em Fluxo por Gravidade sem necessidade de energia elétrica
- Redução de desgaste prematuro em equipamentos
- Menor risco de quebra de moinhos, extrusoras e bombas

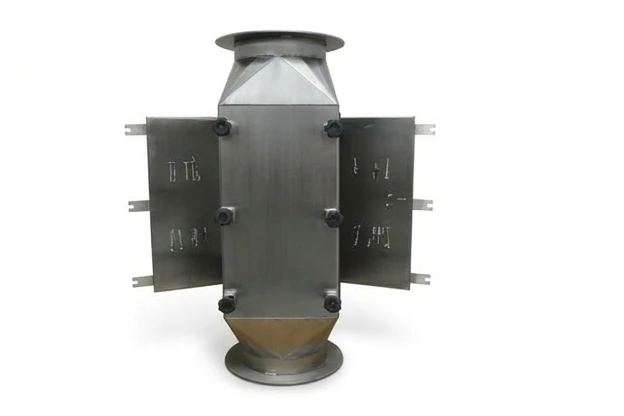

- Fácil limpeza com abertura por dobradiças e fechos rápidos
- Fabricação em Aço Inox 304, Inox 316L ou Aço Carbono
- Opção de ímãs de Ferrite ou Neodímio de alta intensidade
- Projetos personalizados conforme vazão, granulometria e espaço disponível
Demonstração do funcionamento:
Configurações Técnicas: Duto Reto vs. Formato em Z

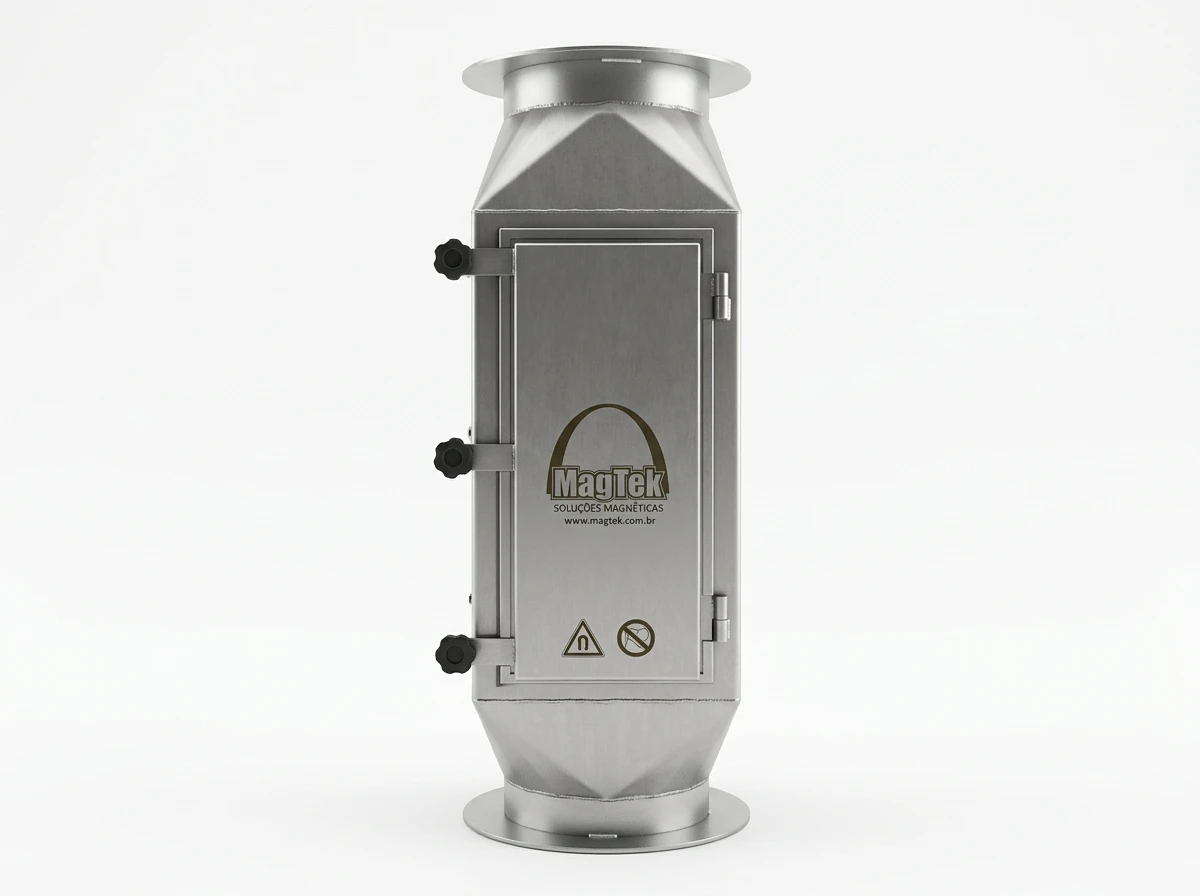

Duto Magnético Reto
O Duto Magnético Reto é indicado para linhas verticais simples, onde o material desce naturalmente por gravidade e há espaço reduzido para instalação.
Nesse modelo, as placas magnéticas ficam posicionadas transversalmente ao fluxo, interceptando as partículas metálicas enquanto o material passa pelo interior do equipamento.
É uma solução muito utilizada em:
- Silos
- Moegas
- Bicas de descarga
- Roscas alimentadoras
- Elevadores de caneca
- Linhas de ensaque
Seu principal diferencial é a simplicidade construtiva e a baixa perda de carga no processo.

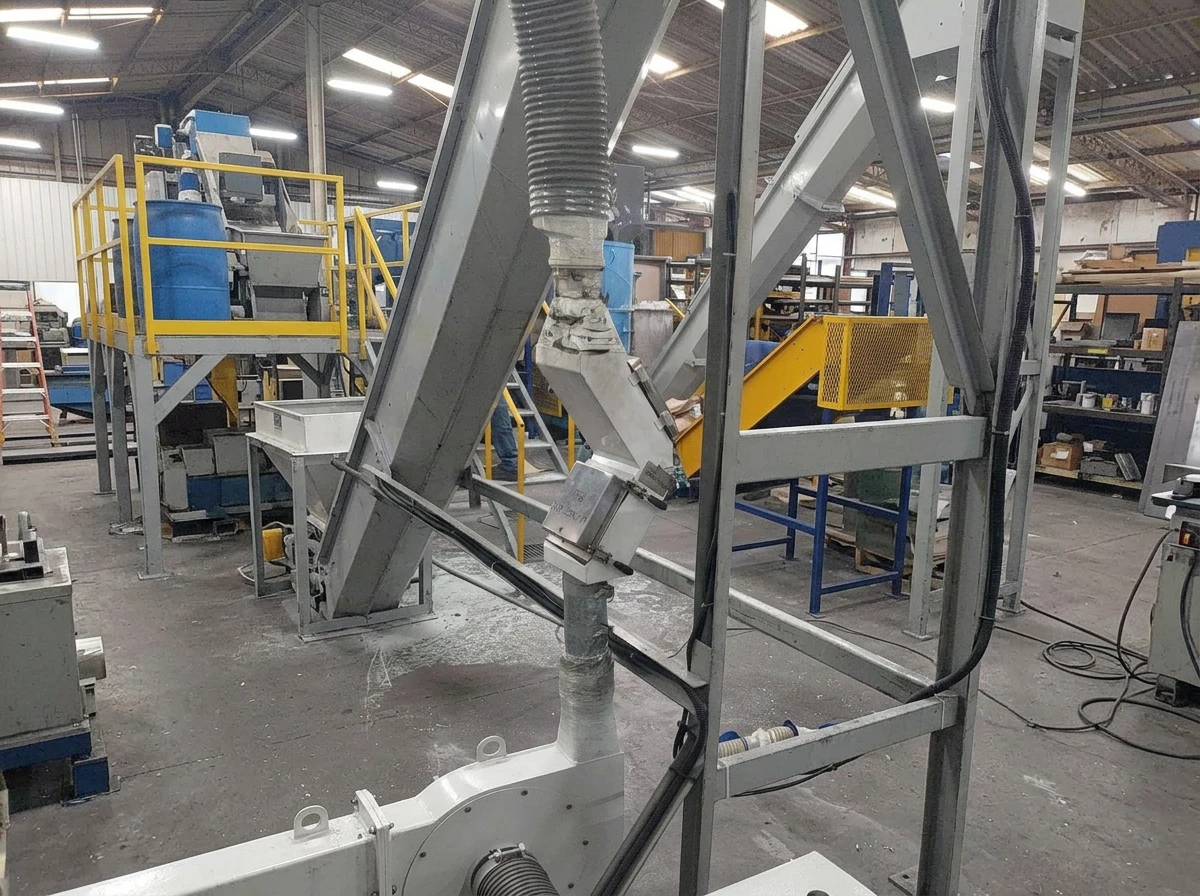

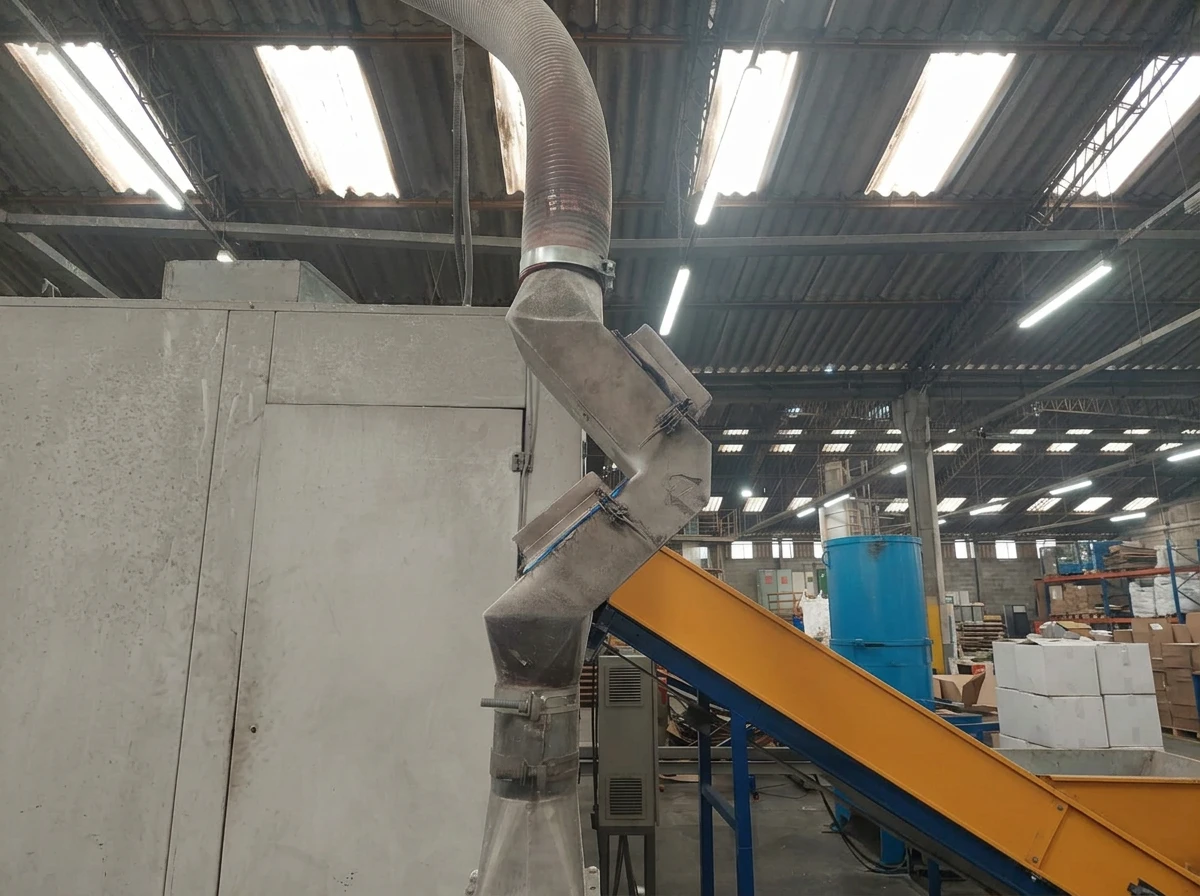

Duto Magnético em Z
O Duto Magnético em formato Z é recomendado quando o fluxo do produto é muito rápido ou quando há maior risco de contaminação metálica.
Nesse projeto, o material é forçado a mudar de direção internamente, colidindo contra as placas magnéticas em diferentes pontos do percurso. Essa mudança de trajetória aumenta drasticamente o tempo de exposição ao campo magnético e melhora significativamente a eficiência de captura.
Na prática, o formato em “Z” costuma ser muito utilizado em:
- Farinhas
- Açúcar
- Milho
- Soja
- Fertilizantes
- Resinas plásticas
- Moídos e reciclados
- Argilas e minerais finos
Quando há alto volume de produto ou partículas metálicas muito pequenas, o formato em “Z” costuma apresentar desempenho superior ao duto reto.
Modularidade: Sistemas com 1, 2 ou Múltiplas Placas Magnéticas
A MagTek projeta o Separador Magnético tipo Duto conforme a necessidade de cada processo.
Dutos com 1 Placa Magnética
São indicados para:
- Baixa vazão
- Produtos com pouca contaminação
- Instalações compactas
- Processos onde a limpeza é rápida e frequente
Dutos com 2 Placas Magnéticas
São os mais comuns em linhas industriais e oferecem maior segurança contra contaminantes metálicos.
Indicados para:
- Vazão média a alta
- Produtos de maior densidade
- Materiais abrasivos
- Processos com risco moderado de ferro andarilho
Dutos com 3 ou Mais Placas Magnéticas
São aplicados em linhas críticas, com alto volume de produção ou necessidade de retenção máxima.
Indicados para:
- Produtos alimentícios de alto valor agregado
- Fertilizantes e químicos agressivos
- Moagem fina
- Reciclagem plástica
- Mineração
- Processos pneumáticos
Quanto maior a quantidade de placas magnéticas, maior o tempo de retenção e maior a eficiência de captura.
Aplicações Industriais do Duto Magnético
Indústria Alimentícia e Grãos
O Duto Magnético é amplamente utilizado na remoção de parafusos, grampos, arames e fragmentos metálicos em fluxos de:
- Milho
- Soja
- Farinha
- Açúcar
- Café
- Farelos
- Rações
- Cereais
Ajuda a proteger moinhos, misturadores, peneiras e ensacadeiras, além de atender exigências de segurança alimentar e HACCP.
Indústria Química e Fertilizantes
Granulados químicos e fertilizantes frequentemente carregam contaminantes ferrosos provenientes de transporte, peneiramento e desgaste de equipamentos.
Nesses casos, o Separador Magnético tipo Duto evita contaminações e protege roscas, transportadores e misturadores.
Indústria Plástica e Reciclagem
Em linhas de reciclagem, moagem e extrusão, o equipamento remove metais presentes em flakes, reprocessados, granulados e moídos plásticos, evitando danos severos em roscas e cilindros de extrusoras.
Mineração e Cerâmica
No processamento de argilas, feldspatos, minerais finos e pós cerâmicos, o equipamento melhora a pureza do produto final e reduz o risco de rejeição por contaminação metálica.
Diferenciais da Engenharia MagTek
Com mais de 20 anos de experiência em separação magnética e fabricação sob ISO 9001:2015, a MagTek projeta cada Duto Magnético conforme a realidade do cliente.
Diferenciais construtivos:
- Estrutura em Inox 304, Inox 316L ou Aço Carbono
- Placas magnéticas calibradas com laudo de Gauss
- Ímãs de Ferrite, Neodímio ou Samário Cobalto
- Fechos rápidos para limpeza prática
- Dobradiças reforçadas para facilitar a abertura
- Projetos customizados conforme vazão e granulometria
- Opção para sistemas pneumáticos e alta temperatura
- Fabricação sob medida para silos, moegas, bicas e elevadores
Na prática, isso significa menos down-time, limpeza mais rápida e mais segurança para o operador e para a linha de produção.
