Filtro Magnético Bala: Alta Performance em Sistemas Pneumáticos
O Filtro Magnético Bala MagTek, também conhecido como Separador Bala, Bullet Magnet, Ímã Cônico de Linha ou Filtro Magnético para Pneumática, é um equipamento desenvolvido para retenção de partículas ferrosas em linhas de transporte pneumático por pressão ou sucção. Seu projeto combina alta intensidade magnética com aerodinâmica otimizada, permitindo a captura de contaminantes sem gerar perda de carga significativa no sistema.
Projetado para aplicações com pós, granulados e materiais a granel, o Filtro Bala é amplamente utilizado em linhas de farinha, açúcar, grãos, resinas plásticas, pigmentos, pós químicos e outros produtos sensíveis à contaminação metálica.
O que é um filtro magnético bala?
O filtro magnético bala é um separador magnético instalado em tubulações pneumáticas para remover partículas ferrosas presentes no fluxo de material. Seu núcleo magnético central em formato cônico força o produto a passar ao redor da região de maior intensidade magnética, aumentando a eficiência de retenção de limalhas, arames, parafusos, cavacos, porcas e outros contaminantes metálicos.
Ao contrário de sistemas convencionais, o formato “bala” foi projetado para direcionar o fluxo de maneira uniforme, evitando pontos de turbulência excessiva ou obstrução do material.

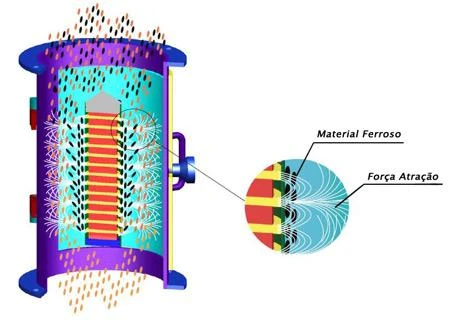

Demonstração do funcionamento:
Qual a diferença entre filtro bala e grade magnética?
A principal diferença entre o Filtro Bala e a Grade Magnética está no tipo de aplicação e no comportamento do fluxo de material.
- O Filtro Bala é indicado para transporte pneumático, linhas pressurizadas, vácuo, silos e tubulações fechadas.
- A Grade Magnética é mais utilizada em quedas por gravidade, funis, moegas, silos e alimentadores.
- O Filtro Bala trabalha com fluxo contínuo e alta velocidade, sem restringir a passagem do produto.
- A Grade Magnética exige contato do material por gravidade com os tubos magnéticos.
Em linhas pneumáticas de farinha, açúcar, resinas ou pós químicos, o Filtro Bala normalmente oferece maior eficiência e menor perda de produtividade.
Engenharia de Alta Intensidade: Neodímio e Aerodinâmica
O grande diferencial do Filtro Magnético Bala está na combinação entre força magnética e desenho aerodinâmico.
O núcleo cônico central faz com que 100% do fluxo passe ao redor da região de maior intensidade magnética. Isso garante maior contato do produto com o campo magnético e melhora significativamente a retenção de partículas ferrosas finas.
Para aplicações de alta criticidade, a MagTek fabrica o equipamento com ímãs de Neodímio de Terras Raras, capazes de atingir intensidades elevadas e capturar desde partículas maiores até micropartículas metálicas extremamente finas.
O projeto também é desenvolvido para evitar perda de carga excessiva na linha. O diâmetro interno, a geometria do cone e a área de passagem são dimensionados conforme a vazão, pressão de trabalho, densidade do produto e velocidade do transporte pneumático.
Isso significa que o sistema mantém alta eficiência de separação sem comprometer a produtividade da linha.
Proteção de Silos e Linhas de Envase
Em linhas pneumáticas, qualquer fragmento metálico que passe despercebido pode causar sérios problemas no processo.
Parafusos, porcas, limalhas, cavacos, pedaços de arame ou desgaste de equipamentos podem contaminar o produto final, causar rejeição de lotes, danificar válvulas rotativas, roscas transportadoras, ensacadeiras e até gerar paradas inesperadas.

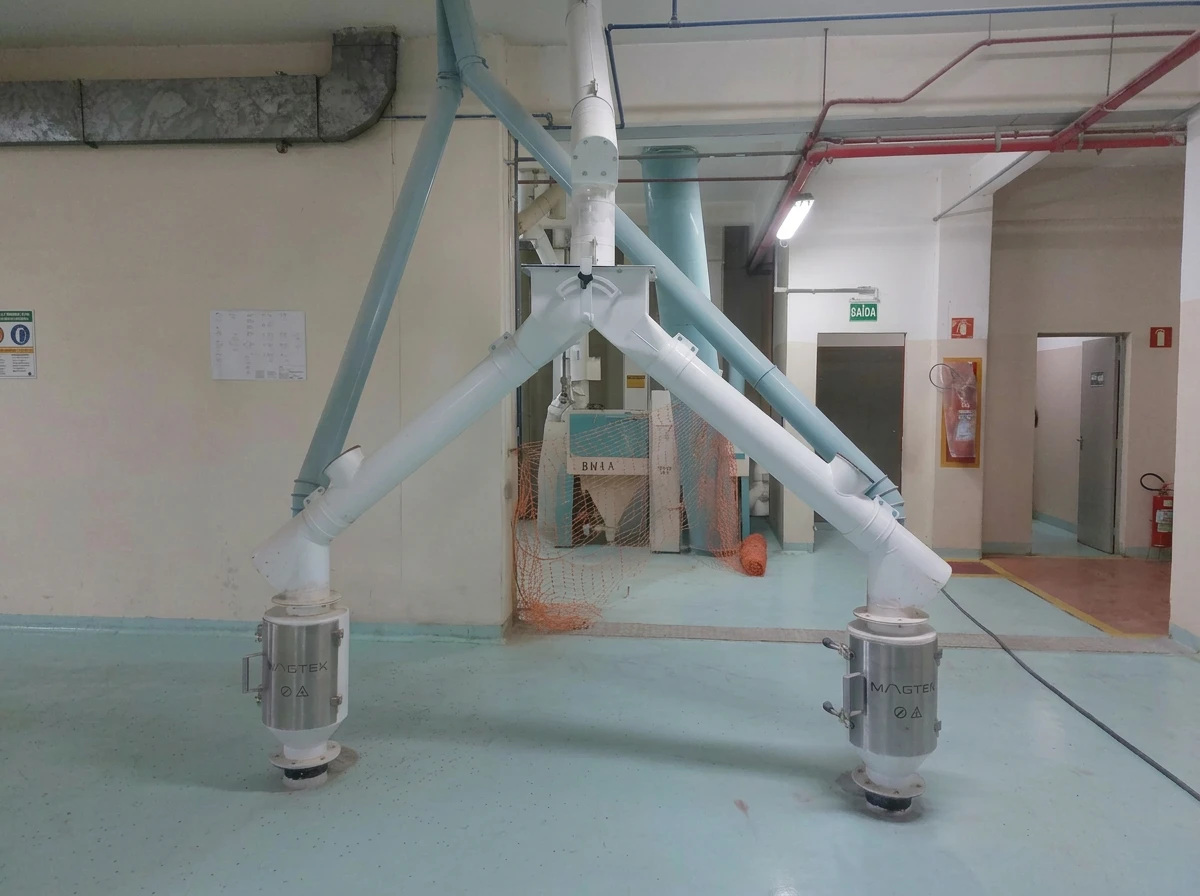

O Filtro Bala atua como uma barreira de segurança antes de silos, misturadores, ensaque, extrusoras, moinhos e sistemas de dosagem.
É uma solução amplamente utilizada em setores como:
- Indústria alimentícia
- Indústria farmacêutica
- Indústria química
- Indústria plástica
- Reciclagem
- Mineração fina
- Produção de açúcar, farinha e grãos
- Linhas de resina plástica e masterbatch
Diferenciais MagTek: Qualidade ISO 9001 e Vedação Estanque
A MagTek possui mais de 20 anos de experiência no desenvolvimento de equipamentos magnéticos industriais e atua com fabricação própria, engenharia especializada e certificação ISO 9001:2015.

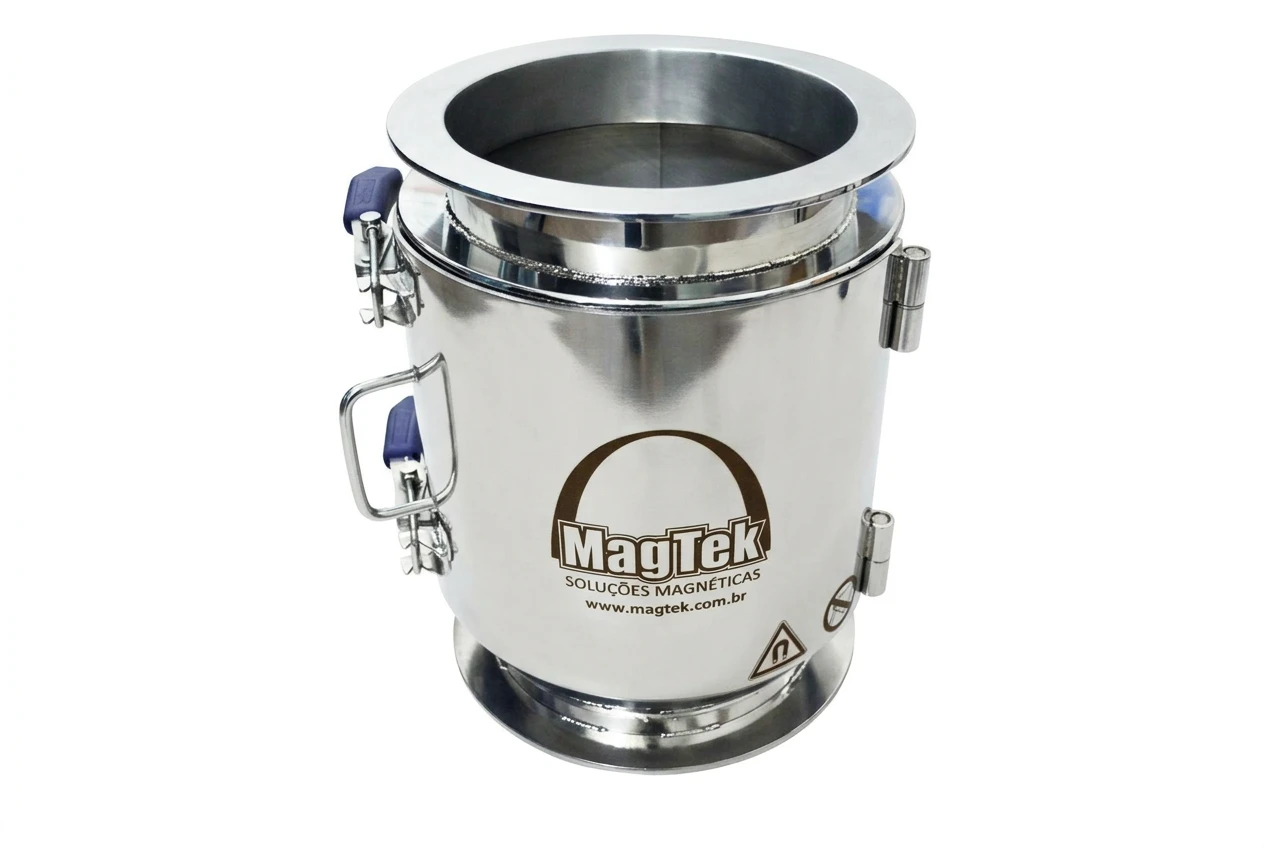

Cada Filtro Bala é fabricado em Aço Inox 304 ou 316L, com acabamento escovado, polido sanitário ou espelhado, ideal para processos que exigem limpeza rigorosa, controle microbiológico e redução do risco de contaminação cruzada.
O acabamento sanitário evita acúmulo de resíduos em frestas e facilita a higienização, especialmente em linhas de alimentos, açúcar, leite em pó, farinhas e produtos farmacêuticos.
Além disso, todas as unidades passam por:
- Teste de estanqueidade
- Inspeção dimensional
- Medição de campo magnético em Gauss
- Verificação de soldas e acabamento
- Conferência de vedação e fechos rápidos
Os modelos podem ser fornecidos com conexões flangeadas, roscadas ou clamped, permitindo rápida instalação e desmontagem para limpeza.
Facilidade de Inspeção e Manutenção

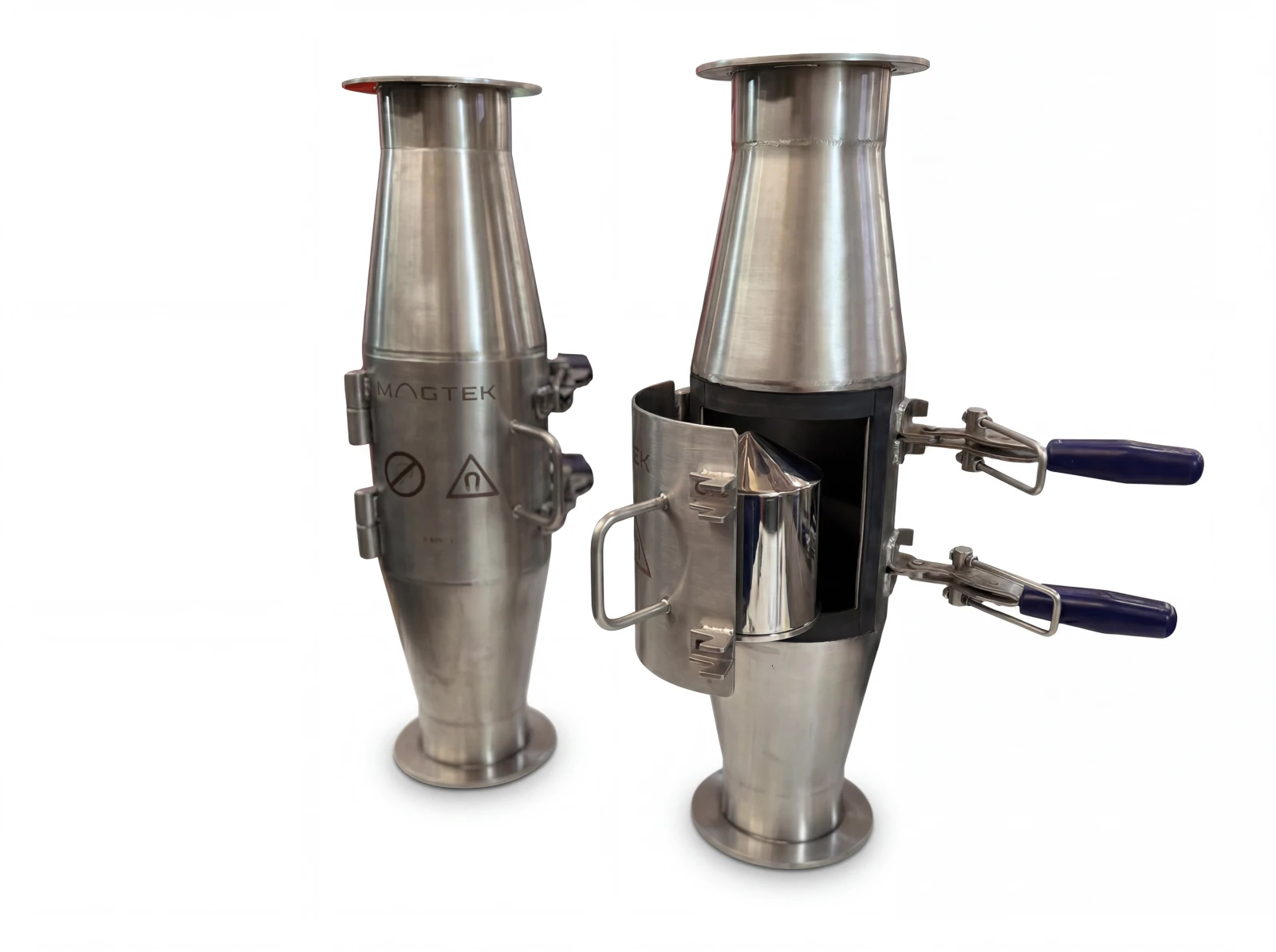

O Filtro Bala MagTek pode ser equipado com fechos rápidos tipo clamped, permitindo abertura simples para inspeção e limpeza do núcleo magnético sem necessidade de ferramentas pesadas.
Na prática, isso reduz o tempo de parada da linha e facilita a rotina do operador de manutenção.
Para limpeza segura, basta interromper o fluxo de material, aliviar a pressão da linha, abrir a tampa e remover manualmente os contaminantes presos ao núcleo magnético. Em seguida, o equipamento pode ser reinstalado rapidamente, mantendo a continuidade operacional.
