Grades Magnéticas e Grelhas Industriais: Guia Técnico MagTek
As grades magnéticas industriais são equipamentos desenvolvidos para reter partículas ferrosas em processos de transporte, dosagem e alimentação de matérias-primas. Fabricadas com engenharia própria, rastreabilidade magnética e conformidade com a certificação ISO 9001:2015, as grades da MagTek protegem extrusoras, injetoras, sopradoras, moinhos, misturadores e linhas alimentícias contra contaminação metálica.
Cada projeto é validado pela engenharia da MagTek e acompanha Certificado de Medição de Fluxo Magnético (Gauss), garantindo que a intensidade entregue seja realmente a especificada no equipamento.
Além da força magnética, fatores como vedação hermética para evitar oxidação interna dos ímãs, acabamento sanitário e geometria adequada dos tubos são fundamentais para garantir desempenho contínuo e evitar pontos de acúmulo de resíduos.
O que é uma grelha magnética?
Uma grelha magnética é um conjunto de tubos magnéticos instalado em funis, moegas, dutos ou tubulações para capturar partículas metálicas antes que elas avancem para o processo.
Também chamada de grade magnética, armadilha magnética, ímã para funil, grelha para moega ou grade para extrusora, ela atua como uma barreira de proteção contra cavacos, limalhas, parafusos, pedaços de arame, inox desgastado e partículas de ferro andarilho.
Para que serve a armadilha magnética na injetora?
A armadilha magnética protege a rosca, o cilindro, os bicos e as válvulas da injetora contra desgaste prematuro causado por partículas metálicas misturadas à matéria-prima.
Na prática, ela evita problemas como:
- Quebra de bicos de injetoras
- Riscos e desgaste no conjunto rosca/cilindro
- Contaminação de peças plásticas
- Paradas inesperadas de produção
- Retrabalho por falhas de acabamento
- Danos em sopradoras, extrusoras e dosadores gravimétricos
Em linhas plásticas, é comum encontrar partículas vindas de desgaste de facas, peneiras, moinhos, big bags, silos, transportadores e até do próprio reprocesso.
Modelos Disponíveis: Da Grade Simples à Automação 4.0

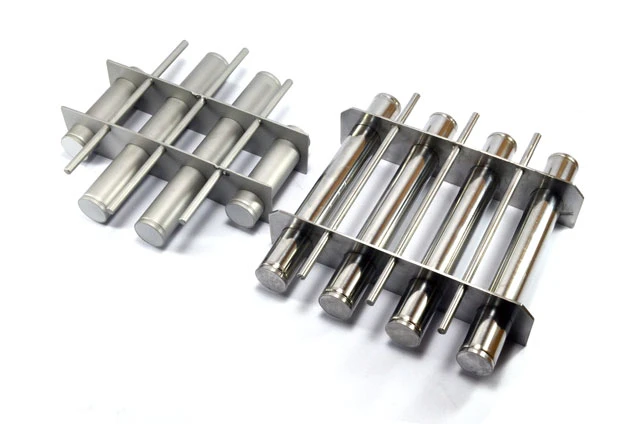

Grade Magnética Simples
A grade magnética simples é indicada para processos de menor vazão ou para instalação em moegas, funis e tremonhas de fácil acesso.
Principais características:
- Limpeza manual
- Estrutura em inox 304 ou 316L
- Tubos magnéticos com ferrite, neodímio ou samário cobalto
- Intensidades de até 12.500 Gauss
- Excelente custo-benefício

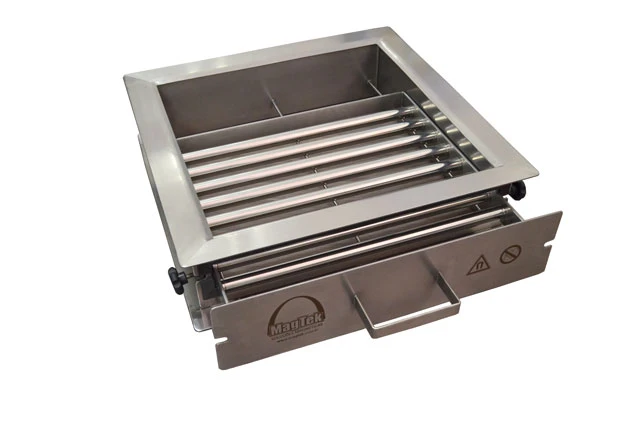

Grade Magnética Gaveta
A grade gaveta é recomendada para linhas contínuas que exigem limpeza rápida sem desmontar o equipamento.
Diferenciais:
- Sistema deslizante tipo gaveta
- Melhor ergonomia para limpeza
- Maior área magnética útil
- Ideal para pós, granulados e materiais de fluxo contínuo
- Muito utilizada em plásticos, alimentos, química e reciclagem

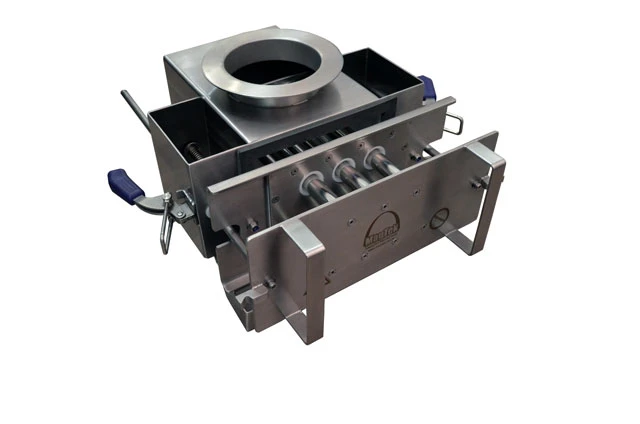

Grade Magnética Semi-Automática
A grade magnética semi-automática reduz o tempo de parada do operador durante a limpeza.
Benefícios:
- Extração mais rápida dos contaminantes
- Menor contato manual com resíduos metálicos
- Mais produtividade em linhas com maior volume
- Indicada para plantas com limpezas frequentes
Grade Magnética Automática
A grade magnética automática é indicada para linhas de alta vazão e operação contínua.
Principais vantagens:
- Limpeza automática programada
- Eliminação da necessidade de desmontagem manual
- Ideal para operação 24/7
- Menor risco de erro operacional
- Excelente para grandes volumes de pó, granulados e pellets
Como escolher a Grade Magnética ideal para seu processo?
A escolha correta depende principalmente de três fatores: granulometria, vazão e nível de contaminação metálica.
Para materiais grossos e baixa contaminação
Se o processo trabalha com grãos maiores, flakes, pellets ou granulados limpos, normalmente uma grade simples com ferrite ou neodímio de menor intensidade já atende bem.
Para micropartículas e pó fino
Quando existe risco de contaminação por partículas muito pequenas, desgaste de aço inox ou contaminantes paramagnéticos, o ideal é utilizar Neodímio de alta intensidade, podendo chegar a 10.000 ou 12.500 Gauss.
O neodímio é especialmente importante em:
- Linhas alimentícias
- Pós químicos
- Pigmentos
- Resinas finas
- Materiais reciclados
- Processos farmacêuticos
- Moagem e micronização
Para alta vazão
Em linhas de grande volume, grades automáticas ou semi-automáticas costumam ser mais indicadas, pois evitam paradas constantes e reduzem o tempo de limpeza.
Para processos sanitários
Quando a aplicação exige limpeza rigorosa, o ideal é optar por acabamento sanitário polido e tubos com vedação hermética, evitando infiltração, oxidação e acúmulo de resíduos em frestas.
Aplicações em Injetoras, Extrusoras e Sopradoras
As grades magnéticas são amplamente utilizadas na indústria plástica para proteger o conjunto de plastificação e evitar contaminações invisíveis ao operador.
Aplicações mais comuns:
- Funil de alimentação de injetoras
- Dosadores gravimétricos
- Extrusoras
- Sopradoras
- Moinhos e trituradores
- Roscas transportadoras
- Silos e moegas
- Linhas de reciclagem
- Tubulações pneumáticas
- Transporte por gravidade
Além da indústria plástica, as grades também são muito usadas nos setores:
- Alimentício
- Farmacêutico
- Químico
- Cerâmico
- Mineração
- Reciclagem
- Ração animal
- Siderurgia
- Agronegócio
Tabela Comparativa de Especificações
| Modelo | Tipo de Limpeza | Recomendação de Fluxo | Diferencial Técnico |
|---|---|---|---|
| Grade Simples | Manual | Baixa a média vazão | Solução econômica para funis, moegas e tremonhas |
| Grade Gaveta | Manual com extração rápida | Média vazão | Sistema deslizante que facilita a limpeza |
| Grade Semi-Automática | Semi-automática | Média a alta vazão | Menor tempo de parada e remoção facilitada dos contaminantes |
| Grade Automática | Automática | Alta vazão e operação contínua | Limpeza programada sem desmontagem e ideal para linhas 24/7 |
Por que a MagTek é Autoridade em Separação Magnética?
A MagTek atua há mais de 20 anos no desenvolvimento de soluções magnéticas industriais para proteção de processos, pureza de produto e aumento da vida útil de equipamentos.
Diferenciais da MagTek:
- Engenharia própria
- Fabricação 100% nacional
- Certificação ISO 9001:2015
- Certificado de medição de Gauss em cada equipamento
- Projetos customizados conforme vazão, granulometria e aplicação
- Suporte técnico especializado
- Acabamentos sanitários e industriais
- Tubos com vedação hermética
- Ímãs de ferrite, neodímio e samário cobalto
- Estruturas em inox 304 e 316L
A experiência prática da MagTek permite especificar corretamente desde uma simples grelha para moega até sistemas automáticos de separação para linhas críticas de alta produção.
