Sua Grade Magnética é Eficaz? O Teste da Verdade

A cena é clássica e custa caro: a equipe de qualidade encontra contaminação metálica no lote final. Imediatamente, a suspeita recai sobre a matéria-prima ou uma falha humana. Poucos gestores, no entanto, olham para aquele equipamento silencioso de aço inox instalado no fluxo do produto: a grade magnética. Eles assumem que, por não ter partes móveis, ela é infalível. Uma suposição perigosa que pode estar custando a segurança do seu produto e a saúde financeira da sua operação.

O fato é que uma grade magnética não é um item eterno. Ela é um consúmvel técnico com uma vida útil que depende brutalmente da qualidade de sua construção e das condições de operação. A promessa de "alto Gauss" no momento da compra não significa nada se, meses depois, o campo magnético real mal consegue segurar um clipe de papel. E, como você vai entender a seguir, há casos em que esse campo nunca existiu de verdade fora do ponto onde foi medido para a venda.

O que Significa "12.500 Gauss" na Prática: a Verdade que Ninguém te Conta

Existe uma prática que circula no mercado e que, depois de 25 anos no setor, me sinto na obrigação de expor. Alguns fabricantes vendem grades de alto Gauss utilizando ímãs de neodímio apenas no centro de cada tubo e apenas nos tubos por onde o fluxo de material passa diretamente. O restante do comprimento do tubo é preenchido com ímãs de ferrite, que custam cerca de 15 vezes menos que o neodímio, e as extremidades são completadas com material sem função magnética alguma. Os tubos fora do fluxo principal do produto seguem o mesmo padrão.

O resultado visual é convincente: material ferroso gruda nos tubos porque o ferrite também atrai. O cliente vê contaminação retida e acredita que o equipamento funciona. Mas o que ele comprou como "12.500 Gauss" só entrega esse valor em um ponto específico do centro do tubo, onde a sonda do gaussímetro foi posicionada no momento da demonstração de venda. Fora desse ponto, o campo é uma fração do que foi prometido.

A diferença de custo entre fazer certo e fazer assim é brutal. Uma grade construída com circuito magnético completo em todos os tubos, do início ao fim, pode custar até 4 vezes mais em matéria-prima de neodímio do que uma grade montada com neodímio só no centro e ferrite no restante. Essa diferença é o que separa um equipamento que protege o seu processo de um que apenas parece proteger.

Na MagTek, todos os tubos são preenchidos com circuito magnético completo de neodímio do início ao fim, independente de estarem ou não diretamente no fluxo principal do material. Isso encarece o produto, mas é a única forma de garantir o campo declarado em qualquer ponto de qualquer tubo, o que é exatamente o que o nosso relatório magnético rastreável comprova.

O Mito do "Alto Gauss é Sempre Melhor"

Além da questão da construção desonesta, há um segundo equivoco igualmente prejudicial: a crença de que quanto maior o Gauss, melhor a grade. Isso é uma meia-verdade que beneficia principalmente quem vende o equipamento mais caro.

Para atingir valores de Gauss muito elevados, o circuito magnético precisa de um gap de aço muito estreito entre os ímãs. Esse gap concentra o campo, mas reduz drasticamente a área de contato efetiva entre o campo magnético e o produto que passa pelo tubo. Uma grade de menor intensidade, com gap maior, pode ter uma área de captura muito mais ampla, retendo contaminação em um volume de passagem significativamente maior.

Dependendo do tipo de contaminação e do fluxo do produto, uma grade de 2.500 ou 5.000 Gauss pode ser muito mais eficiente do que uma de 12.500 Gauss para aquela aplicação específica. E há um agravante comercial: grades de alto Gauss têm ticket mais alto, o que gera comissão maior para o vendedor, independente de ser a solução correta para o seu caso.

Um fornecedor técnico de verdade pergunta sobre o tipo de contaminação, o tamanho das partículas, o fluxo e a velocidade do produto antes de recomendar qualquer especificação. Se a primeira pergunta for sobre orçamento, desconfie.

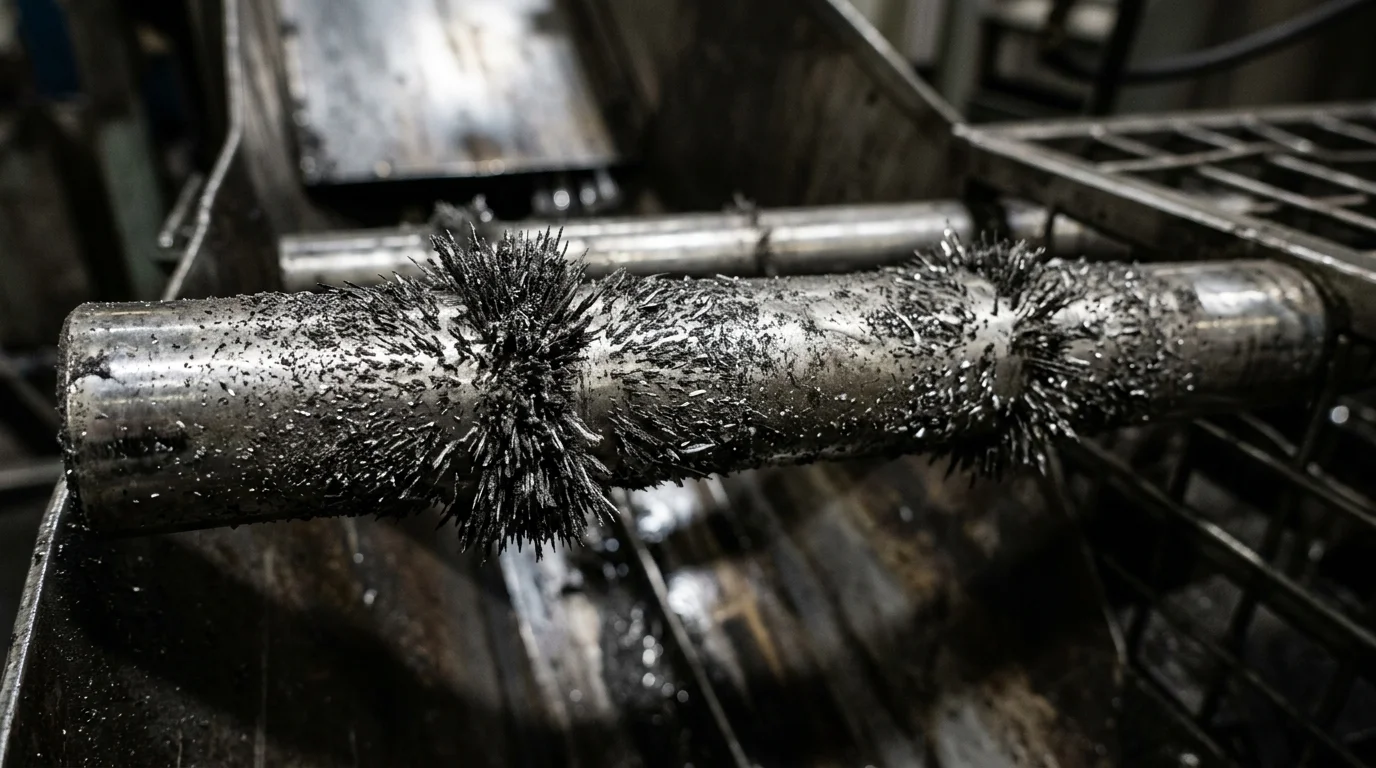

Grade magnética de alto gauss com tubo metálico cilíndrico coberto por limalha de ferro em formato de espinhos densos.

Por Que Grades Magnéticas Perdem Força com o Tempo

Mesmo uma grade construída corretamente pode perder desempenho se exposta a condições adversas. Conhecer os vetores de degradação é fundamental para proteger seu investimento.

Temperatura elevada: O inimigo número um dos ímãs de neodímio. Cada grau magnético tem uma temperatura máxima de operação. Ultrapassá-la causa perda de campo irreversível. Uma grade padrão pode não ser adequada para linhas com produtos quentes.
Impactos mecânicos e vibração: Choques constantes e quedas durante a limpeza desalojam a estrutura magnética interna. Em grades com construção frágil, um operador que joga o equipamento no chão para soltar a contaminação pode comprometer o campo em uma única limpeza.
Construção deficiente: Solda malfeita ou vedação inadequada nos tubos permite entrada de umidade. A corrosão interna dos ímãs de neodímio é rápida e devastadora, transformando um componente de alta tecnologia em pó sem função.
Grau magnético subdeclarado: Uma prática comum é vender um ímã N35 como N42. A diferença de desempenho é real e a detecção só é possível com medição técnica. Abordamos isso em detalhes no guia N35 vs N42 vs N52.

Sinais de Falha e os Custos Ocultos

Uma grade magnética ineficiente não avisa que vai falhar. Ela simplesmente para de proteger sua linha. O custo disso vai muito além do valor do equipamento.

Contaminação no produto final: Na indústria alimentícia, isso significa recalls, danos à marca e risco à saúde pública. Na indústria plástica, significa dano a moldes e bicos de injeção caros.
Danos a equipamentos críticos: Partículas ferrosas que passam pela grade podem destruir moinhos, extrusoras, roscas e matrizes, causando paradas que custam milhares de reais por hora.
Falsa sensação de segurança: A pior consequência é acreditar que seu Ponto Crítico de Controle (PCC) está seguro quando na verdade é uma porta aberta. Isso é especialmente grave em auditorias baseadas em HACCP.

Como Verificar se Sua Grade Está Funcionando de Verdade

Inspeção visual não mede força magnética. A única forma de saber a verdade é uma medição magnética técnica e precisa, com o instrumento correto: o Gaussímetro (Gaussmeter).

Mas atenção: a forma como a medição é feita importa tanto quanto o instrumento. Um valor de 12.000 Gauss medido no centro exato do ímã interno não representa o campo que atua sobre o seu produto. O que importa é o campo medido na superfície externa do tubo, em múltiplos pontos ao longo do comprimento, onde a captura de contaminantes realmente acontece. Se o seu fornecedor só consegue demonstrar o valor em um ponto específico e não em toda a extensão do tubo, você já tem uma resposta.

Por isso, empresas que levam a sério a segurança dos seus processos exigem um relatório magnético rastreável com medições em múltiplos pontos de cada tubo, com metodologia declarada e resultado certificável por qualquer gaussímetro calibrado, em qualquer lugar. Quem opera sob normas como a FSSC 22000 já tem esse requisito definido formalmente no seu protocolo de controle de corpos estranhos. Quem ainda não opera, mas fornece para a indústria alimentícia, vai precisar em breve. Em ambos os casos, um fornecedor que não consegue emitir esse documento simplesmente não atende ao padrão mínimo exigível. Esse é o padrão que a MagTek pratica sob certificação ISO 9001:2015 e que deve ser exigido de qualquer fornecedor do segmento.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Como saber se minha grade magnética perdeu a força sem um Gaussímetro?

Um teste prático, embora não preciso, é usar um objeto ferroso padronizado como um clipe de papel grande e sentir a força de atração em diferentes pontos dos tubos ao longo de todo o comprimento. Se você notar pontos com atração visivelmente menor ou ausente, é um forte indício de degradação ou construção deficiente. Isso não substitui uma medição técnica para fins de auditoria.

Qual o valor em Gauss ideal para uma grade magnética?

Não existe um número único. Para grãos e pós na indústria alimentícia, valores de superfície acima de 10.000 Gauss são recomendados para capturar partículas finas. Para aplicações menos críticas, valores entre 2.500 e 5.000 Gauss com maior área de contato podem ser mais eficientes. A especificação correta depende do tipo de contaminação, tamanho das partículas e fluxo do produto, não do maior número disponível no catálogo.

Como verificar se todos os tubos da minha grade têm campo magnético uniforme?

Com um gaussímetro, meça a densidade de campo na superfície de cada tubo em pelo menos três pontos: centro, extremidade esquerda e extremidade direita. Em uma grade construída corretamente, os valores devem ser próximos em todos os pontos de todos os tubos. Variações grandes entre o centro e as extremidades indicam que o circuito magnético não é contínuo ao longo do tubo, o que compromete a eficiência real do equipamento.

A limpeza inadequada pode danificar os ímãs internos?

Sim. Usar espátulas de metal ou forcçar impacto nos tubos pode comprometer a solda de vedação. Se umidade entrar no tubo, os ímãs de neodímio internos oxidam rapidamente e perdem toda a força. A forma correta é usar espátulas de plástico ou luvas grossas. Grades com fechamento recravado a 360 graus e tampas usinadas são significativamente mais resistentes a esse tipo de falha.

É possível remagnetizar uma grade que ficou fraca?

Tecnicamente sim, mas na maioria dos casos não é economicamente viável. A perda de força geralmente ocorre por dano físico, corrosão interna ou construção original deficiente. O processo correto é a substituição dos tubos magnéticos danificados ou da grade inteira, com certificação do campo em todos os pontos antes da reinstalação. Para serviços de magnetização, consulte um especialista.

Com que frequência devo auditar a potência da minha grade magnética?

Para Pontos Críticos de Controle em indústrias alimentícia e farmacêutica, a recomendação é uma medição anual certificada. Para outras aplicações industriais, a cada 12 a 24 meses é uma boa prática. A frequência deve ser definida com base na criticidade do ponto, nas condições de operação e nos requisitos do seu sistema de gestão da qualidade.
