Grade Magnética vs Filtro: Qual Usar? Guia Técnico

Na engenharia de processos, a escolha entre uma grade magnética e um filtro magnético não é uma questão de preferência, mas de física e funcionalidade. Vejo gestores industriais cometerem um erro recorrente: tratar ambos como soluções intercambiáveis. O resultado? Linhas de produção paradas, equipamentos danificados e lotes de produtos contaminados. O prejuízo de uma especificação errada supera, em muito, o custo do equipamento correto.

A decisão não se baseia em qual é 'mais forte', mas sim em uma pergunta fundamental: qual o estado da matéria do seu produto? A resposta para isso define 90% do caminho. Vamos direto ao ponto, sem rodeios.

O Divisor de Águas: Sólidos Secos vs. Líquidos e Pastosos

A lógica é brutalmente simples. Grades magnéticas foram projetadas para interceptar contaminação ferrosa em materiais sólidos, secos e com bom fluxo por gravidade. Pense em grãos, farinhas, polímeros granulados, açúcar ou pós químicos. O produto cai livremente e passa entre as barras magnéticas, que atuam como uma barreira seletiva.

Por outro lado, filtros magnéticos são a solução para líquidos, polpas ou produtos pastosos que se movem dentro de tubulações, geralmente sob pressão. Falamos de chocolates, xaropes, óleos, celulose líquida, tintas. Tentar passar um líquido por uma grade aberta é ineficiente e perigoso; tentar passar grãos por um filtro pressurizado é simplesmente impossível.

Análise Técnica da Grade Magnética: O Guardião do Fluxo por Gravidade

Uma grade magnética é, em essência, um arranjo de tubos magnéticos de alta intensidade. Elas são instaladas em dutos, silos e moegas, onde o produto flui verticalmente. A contaminação ferrosa (parafusos, lascas de metal, pó de ferro) é atraída e retida na superfície dos tubos, enquanto o produto bom continua seu caminho.

Aplicações Ideais: Proteção de moinhos na indústria de grãos, inspeção de matéria-prima na indústria alimentícia, e principalmente, a proteção de bicos de injetoras e extrusoras na indústria plástica.
Vantagens: Excelente custo-benefício para pontos de inspeção em queda livre, fácil verificação visual da contaminação capturada e simplicidade de instalação.
Armadilha do Mundo Real: O 'efeito ponte' (bridging). Se o seu produto em pó tiver umidade ou granulometria que o torne coeso, ele pode formar um bloqueio sobre as barras da grade, entupindo completamente o fluxo. Já vi silos inteiros pararem por causa disso. Nesses casos, o espaçamento entre as barras e o design da grade, como uma grade magnética tipo gaveta, são críticos.

Análise Técnica do Filtro Magnético: A Segurança em Linhas Pressurizadas

O filtro magnético opera em um sistema fechado. O equipamento consiste em uma carcaça (housing) que se conecta diretamente à tubulação, forçando 100% do fluxo a passar por um poderoso núcleo magnético. O design é pensado para maximizar o contato do produto com o campo magnético sem criar uma queda de pressão significativa (ΔP) que prejudique o bombeamento.

Aplicações Ideais: Linhas de chocolate, laticínios, sucos, óleos industriais, tintas e qualquer fluido bombeado que precise de pureza máxima. É um componente essencial em sistemas HACCP e de segurança alimentar.
Vantagens: Vedação completa, ideal para processos sanitários, eficiência altíssima na captura de partículas ferrosas finíssimas (pó de inox) e operação segura em linhas de alta pressão.
Armadilha do Mundo Real: Ignorar a viscosidade e a vazão. Um erro clássico é comprar um filtro magnético para líquidos apenas pelo diâmetro da tubulação. Um fluido muito viscoso ou uma vazão muito alta pode criar uma perda de carga que sobrecarrega as bombas ou, pior, a velocidade do fluxo 'arranca' a contaminação do ímã. A engenharia do filtro deve ser calculada para o seu processo específico. Para saber mais, veja como escolher o filtro magnético ideal.

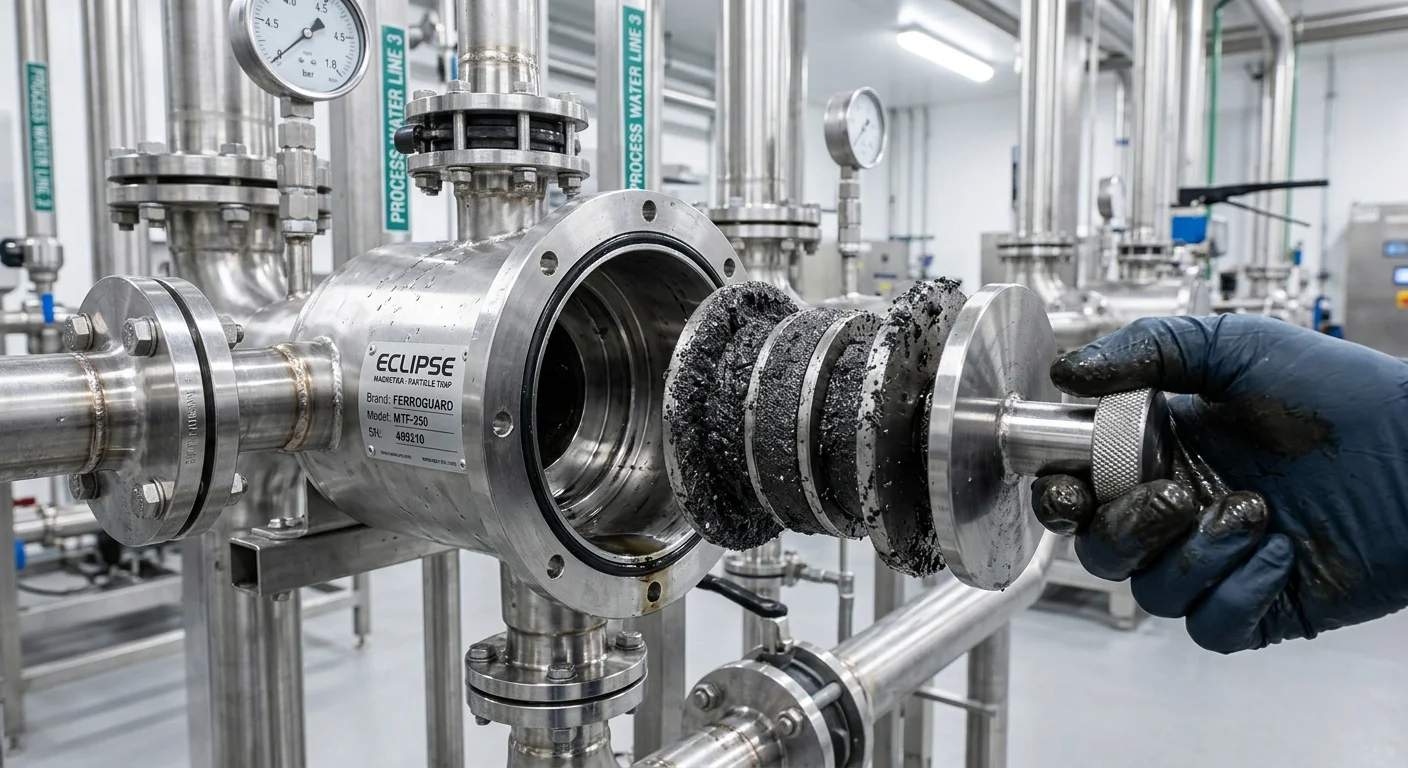

Filtro e grade magnética: mão enluvada retira núcleo de discos com resíduo escuro de uma tubulação industrial de aço inox.

Decisão Rápida: Grade Magnética ou Filtro Magnético?

Para simplificar, use esta tabela como um guia de bolso na sua próxima decisão de projeto ou manutenção.

Critério	Grade Magnética	Filtro Magnético
Tipo de Produto	Sólidos secos e granulados (pós, grãos, plásticos)	Líquidos, polpas e pastosos (óleos, xaropes, chocolate)
Tipo de Fluxo	Gravidade / Queda Livre	Bombeado / Pressurizado
Principal Risco (se mal aplicado)	Entupimento e bloqueio de fluxo ('bridging')	Perda de carga (ΔP) e ineficiência de captura
Instalação Típica	Moegas, silos, dutos verticais	Diretamente na tubulação horizontal ou vertical
Indústria Chave	Plástica, Reciclagem, Grãos	Alimentícia, Química, Farmacêutica

O Fator Decisivo é o Seu Processo, Não o Equipamento

A escolha correta não está no catálogo de produtos, mas na análise da sua linha de produção. Antes de decidir, pergunte-se:

Meu produto flui livremente ou precisa ser bombeado?
Qual a viscosidade, temperatura e pressão da minha linha?
Qual o tamanho da partícula ferrosa que preciso remover? Uma lasca de metal ou um pó fino de desgaste?
O ponto de instalação permite uma limpeza manual fácil ou preciso de um sistema automatizado?

Responder a essas perguntas com honestidade economiza tempo, dinheiro e evita dores de cabeça operacionais. Uma especificação errada não é apenas um erro de compra; é um risco calculado para a sua produção. Em muitos casos, uma auditoria profissional através de um relatório magnético pode identificar pontos críticos que passariam despercebidos, garantindo que o investimento em separação magnética traga o máximo retorno sobre a segurança e a qualidade do seu produto.

Dúvidas Frequentes (FAQ)

Posso usar uma grade magnética para líquidos se o fluxo for baixo e por gravidade?

Não é recomendado. Grades são sistemas abertos, sem vedação, o que gera risco de vazamentos e contaminação externa. Além disso, o design não é otimizado para o fluxo de fluidos, podendo criar zonas mortas e limpeza ineficiente. Para qualquer líquido, um filtro magnético em linha é a solução técnica correta e segura.

Meu produto é um pó que às vezes empedra com a umidade. Qual a melhor opção?

Este é um cenário desafiador que exige análise. Uma grade magnética padrão pode sofrer com o 'efeito ponte'. A solução pode ser uma grade com design especial, como barras rotativas ou um espaçamento maior. Em alguns casos, se o pó se torna uma pasta, um equipamento híbrido ou um filtro de baixa pressão pode ser considerado. O ideal é analisar o comportamento do produto no pior cenário para especificar corretamente.

Qual a diferença de custo entre uma grade e um filtro magnético?

Geralmente, para aplicações simples, uma grade magnética simples tem um custo inicial menor. Filtros magnéticos, por serem construídos como vasos de pressão e exigirem mais engenharia para controle de fluxo e vedação, tendem a ter um valor de investimento maior. No entanto, o custo de uma parada de linha, recall de produto ou dano a uma bomba por usar o equipamento errado é infinitamente superior.

A limpeza de um filtro magnético é mais complexa que a de uma grade?

Não necessariamente. A limpeza da grade é visualmente mais simples, pois os tubos estão expostos. A do filtro exige a parada da linha e a despressurização para abrir a carcaça. Contudo, muitos filtros modernos possuem sistemas de limpeza rápida que tornam o processo muito ágil. A complexidade não está na limpeza em si, mas no procedimento de segurança para acessar o núcleo magnético em uma linha pressurizada.

O que é mais importante: a força em Gauss do ímã ou o design do equipamento?

Ambos são vitais, mas um design inadequado anula completamente a força magnética. Você pode ter o ímã mais forte do mundo, mas se o produto não passa pela zona de máxima eficiência do campo magnético, a contaminação não será capturada. O design garante o contato e a retenção. Portanto, a engenharia do equipamento é tão ou mais crítica que a medição de Gauss isolada.
