Um cliente nos procurou frustrado. Ele havia investido em uma grade magnética de alta potência, mas continuava encontrando fragmentos metálicos no produto final. O equipamento não tinha defeito. O erro, como descobrimos em nossa visita técnica, era de posicionamento. A grade estava instalada depois de um moinho de martelos, um ponto onde o material já estava em alta velocidade e a contaminação, pulverizada. Foi um lembrete caro de que em separação magnética, o 'onde' é tão importante quanto o 'o quê'.
Instalar uma grade magnética no ponto errado não é apenas ineficiente; é um risco financeiro. Você cria uma falsa sensação de segurança enquanto partículas ferrosas continuam a danificar equipamentos caros, como extrusoras e moldes, e, pior, contaminam lotes inteiros de produção, gerando recalls e danos à reputação da marca.
A Lógica por Trás do Posicionamento Estratégico
A regra de ouro é simples: a captura deve ocorrer o mais perto possível da origem da contaminação e, idealmente, onde o fluxo do material é mais lento e uniforme. Partículas ferrosas maiores, como parafusos e porcas, são mais fáceis de capturar. O verdadeiro desafio são as partículas finas, a 'fuligem' ferrosa, que se desprendem pelo desgaste natural das máquinas. Quanto mais o material se move pela linha, mais essas partículas se espalham e se tornam difíceis de remover.
O objetivo é proteger os processos subsequentes e garantir a qualidade final. Portanto, a análise do fluxograma de produção não é um luxo, é uma necessidade.
Pontos Críticos de Instalação para Máxima Eficiência
Com base em centenas de instalações em diversos segmentos industriais, identificamos os locais que entregam o maior retorno sobre o investimento em proteção magnética.
1. No Recebimento da Matéria-Prima

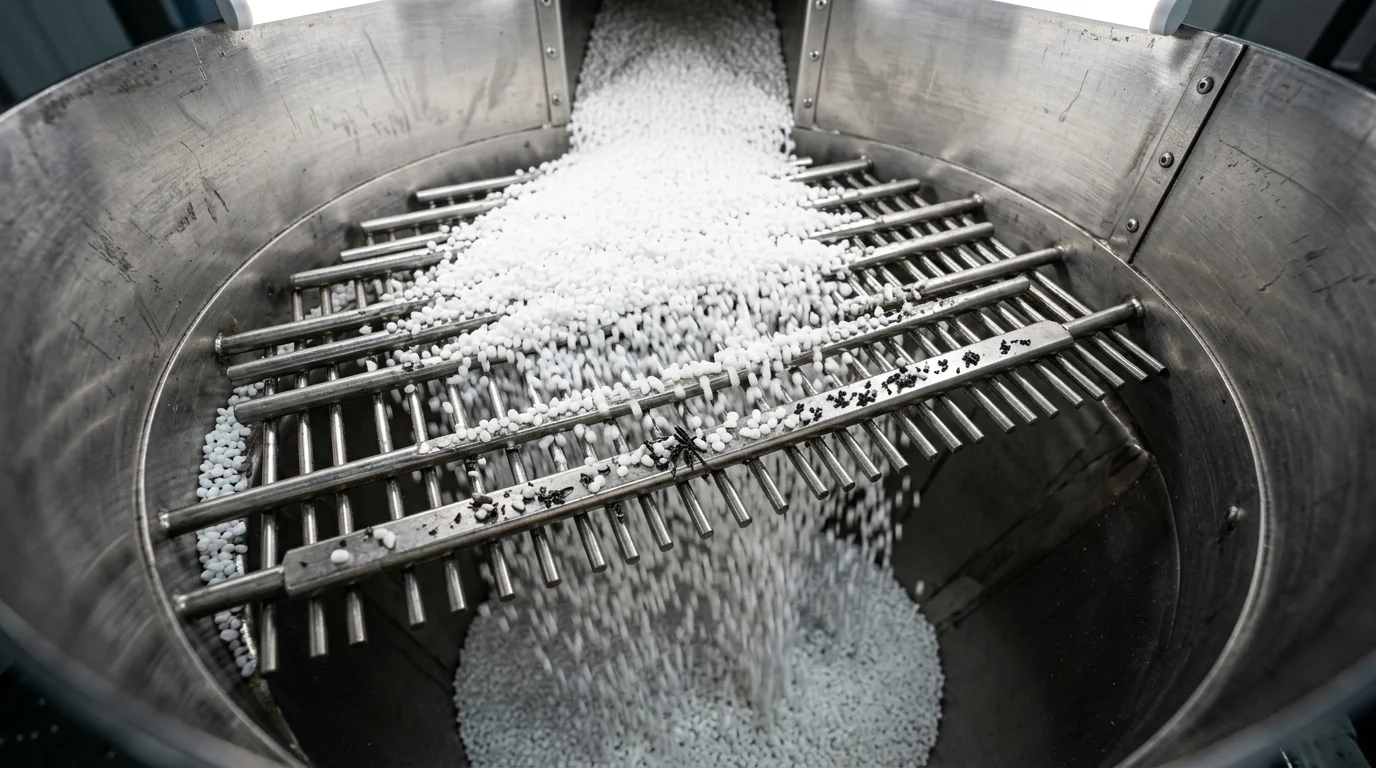

Onde: Na boca de silos, moegas (hoppers) ou antes do primeiro transporte interno.
Por quê: É a sua primeira linha de defesa. A matéria-prima pode trazer contaminantes do fornecedor ou do transporte (fragmentos de vagões, caminhões, etc.). Remover essa contaminação na entrada evita que ela sequer entre no seu processo, protegendo toda a linha desde o início. Uma grade magnética simples no ponto de descarga é uma solução de baixo custo e altíssimo impacto.
2. Antes de Equipamentos Críticos e Caros
Onde: Imediatamente antes de moinhos, extrusoras, prensas e misturadores.
Por quê: Este é um ponto de proteção de ativos. Um único fragmento de metal que entre em um moinho de alta velocidade ou em uma rosca de extrusora pode causar danos de dezenas de milhares de reais, além de dias de parada de produção. A grade aqui atua como um seguro, garantindo que o material que alimenta sua máquina mais valiosa esteja livre de ferrosos. Para a indústria plástica, este é um ponto inegociável.
3. Em Pontos de Queda Livre (Fluxo por Gravidade)
Onde: Em dutos verticais ou inclinados, onde o material cai de um nível para outro.
Por quê: O fluxo por gravidade tende a desagregar o material, expondo as partículas ferrosas que poderiam estar escondidas no meio do produto. A velocidade é controlada e o contato com as barras magnéticas é maximizado. Nesses pontos, modelos como a grade magnética gaveta facilitam a inspeção e limpeza sem interromper o fluxo principal.
4. Imediatamente Antes do Envase ou Ensacamento
Onde: Na bica de saída para a embalagem final (sacos, big bags, caixas).
Por quê: É o ponto de controle de qualidade final. Garante que nenhuma contaminação gerada dentro do seu próprio processo (desgaste de peças, por exemplo) chegue ao cliente. Na indústria alimentícia, este ponto é frequentemente um PCC (Ponto Crítico de Controle) obrigatório por normas de segurança alimentar. A instalação de um filtro magnético em linhas de líquidos ou uma grade no ponto de envase de pós é a garantia final da pureza do seu produto.
Armadilhas Comuns: Onde NÃO Instalar sua Grade Magnética
Tão importante quanto saber onde instalar é saber onde evitar. Vemos erros recorrentes que comprometem totalmente a eficiência do sistema:
- Em pontos de fluxo pneumático de alta velocidade: O material passa tão rápido que não há tempo de contato suficiente para a captura magnética. Para essas linhas, equipamentos específicos como o filtro magnético bala ou dutos magnéticos são mais indicados.
- Logo após uma curva de 90 graus: O fluxo do material fica irregular, criando 'sombras' onde a contaminação pode passar sem tocar as barras magnéticas. A grade precisa de um fluxo laminar e distribuído.
- Em locais de difícil acesso para limpeza: Uma grade magnética saturada de contaminantes perde sua eficiência e pode até reintroduzir partículas no fluxo. Se a equipe não consegue acessá-la para limpar, ela se torna inútil. Modelos como a grade magnética semi-automática podem mitigar esse problema.
- Subestimar a densidade do material: Um fluxo muito denso ou 'compactado' pode passar por cima da grade como uma ponte, impedindo o contato. Às vezes, é preciso instalar quebra-fluxo ou mais de uma fileira de ímãs para garantir a eficiência.
A escolha do ponto de instalação de uma grade magnética é uma decisão técnica que impacta diretamente a segurança do processo, a vida útil dos equipamentos e a qualidade do produto final. Analisar o fluxo, entender as fontes de contaminação e escolher o local correto transforma um simples equipamento em uma poderosa ferramenta de controle e economia.
