Grade Magnética de Qualidade: 5 Sinais de Alerta

A cena é clássica e custa caro: a produção para, o detector de metais apita, e o laudo aponta contaminação ferrosa no lote. Mas como, se uma grade magnética foi instalada justamente para evitar isso? O erro, na maioria das vezes, não está na operação. Está na escolha do equipamento. Em mais de 20 anos fornecendo soluções magnéticas para a indústria, aprendi que uma grade de baixa qualidade é pior do que nenhuma: ela gera uma falsa sensação de segurança e o problema só aparece quando já causou prejuízo.

No chão de fábrica, aprendemos que o preço inicial de uma grade magnética raramente reflete seu custo real. O custo de um recall, de uma parada não programada ou de um dano a uma extrusora supera em muitas vezes a economia feita na compra de um item inferior. Por isso, saber como identificar uma grade magnética de qualidade antes de integrá-la à sua linha não é um detalhe técnico: é uma estratégia de gestão de risco.

1. O que a Etiqueta Não Conta: Além do Gauss Superficial

O primeiro impulso de muitos compradores é perguntar o 'Gauss' do equipamento. Um número alto parece bom, mas pode ser uma armadilha. Fornecedores de equipamentos de baixa performance costumam destacar um pico de medição no centro exato do tubo magnético para impressionar. O problema é que esse número isolado diz muito pouco sobre a eficiência real da separação.

O que realmente importa é o gradiente de campo magnético: a rapidez com que a força magnética decai com a distância. Uma grade barata pode marcar 12.000 Gauss na superfície do tubo, mas a poucos milímetros, essa força cai para menos de 2.000 Gauss. Partículas ferrosas finas que passam pelo meio do fluxo simplesmente não serão capturadas. Uma grade de alta performance projeta um campo magnético profundo e uniforme, garantindo a captura em todo o volume de passagem.

Há ainda um fator que quase ninguém menciona: para atingir valores de Gauss muito elevados, o circuito magnético precisa de um gap de aço muito estreito entre os ímãs. Esse gap menor concentra o campo, mas reduz drasticamente a área de contato efetiva entre o campo magnético e o produto que passa pelo tubo. Uma grade de menor intensidade, projetada com gap maior, pode ter uma área de captura significativamente maior, retendo partículas em um volume de passagem muito mais amplo. Dependendo do tipo de contaminação e do fluxo do produto, essa grade de menor Gauss será muito mais eficiente na prática do que uma de alto Gauss com área de contato reduzida. É mais um motivo para desconfiar de quem vende pelo número mais alto sem entender a sua aplicação.

Há ainda um agravante comercial: grades de alto Gauss têm custo de fabricação significativamente maior, o que gera uma margem mais atrativa para quem vende. Não é raro encontrar fornecedores que empurram a opção de maior Gauss sem nenhuma análise da aplicação do cliente, simplesmente porque o ticket é mais alto. Na MagTek, o ponto de partida é sempre entender o processo: o tipo de contaminação, o fluxo do produto, as condições de operação. A solução correta pode ser uma grade de menor Gauss e maior área de contato, mais eficiente e mais econômica para aquela aplicação. É isso que diferencia um fornecedor técnico de um vendedor de equipamento.

Na prática: desconfie de quem informa apenas o pico de Gauss. Questione a força a 5 mm e a 10 mm da superfície, e pergunte qual é a área de contato efetiva do campo. A performance real está nessa combinação, não em um número isolado.

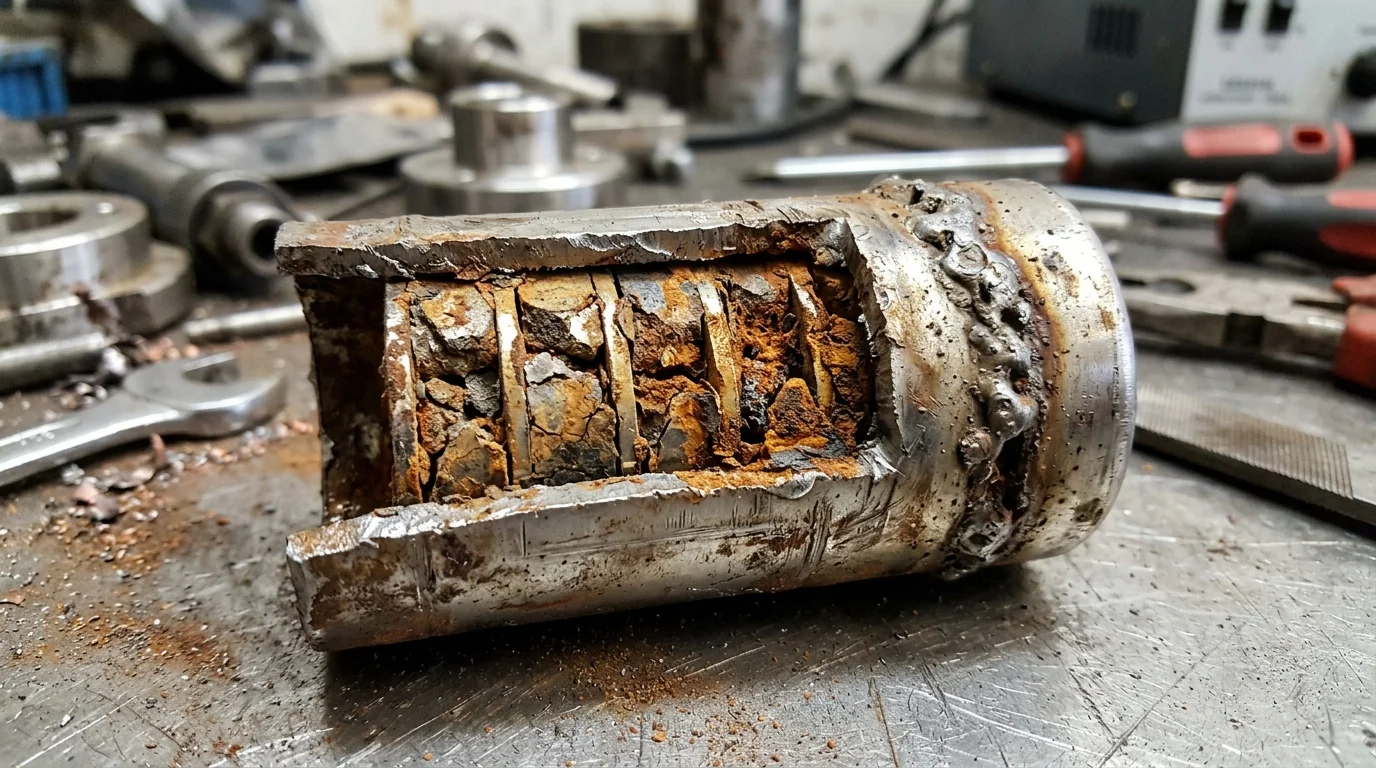

Como Identificar Uma Grade Magnetica De Qualidade Antes Que Seja Tarde Demais Ai Inner Ec811 Magtek

2. A Construção que Resiste (ou Não) ao Processo

Uma grade magnética é um componente mecânico que sofre abrasão, impacto e, dependendo do setor, contato com agentes químicos e umidade. A qualidade da construção define sua vida útil. E aqui é onde a diferença entre um equipamento seriamente fabricado e um de prateleira fica evidente.

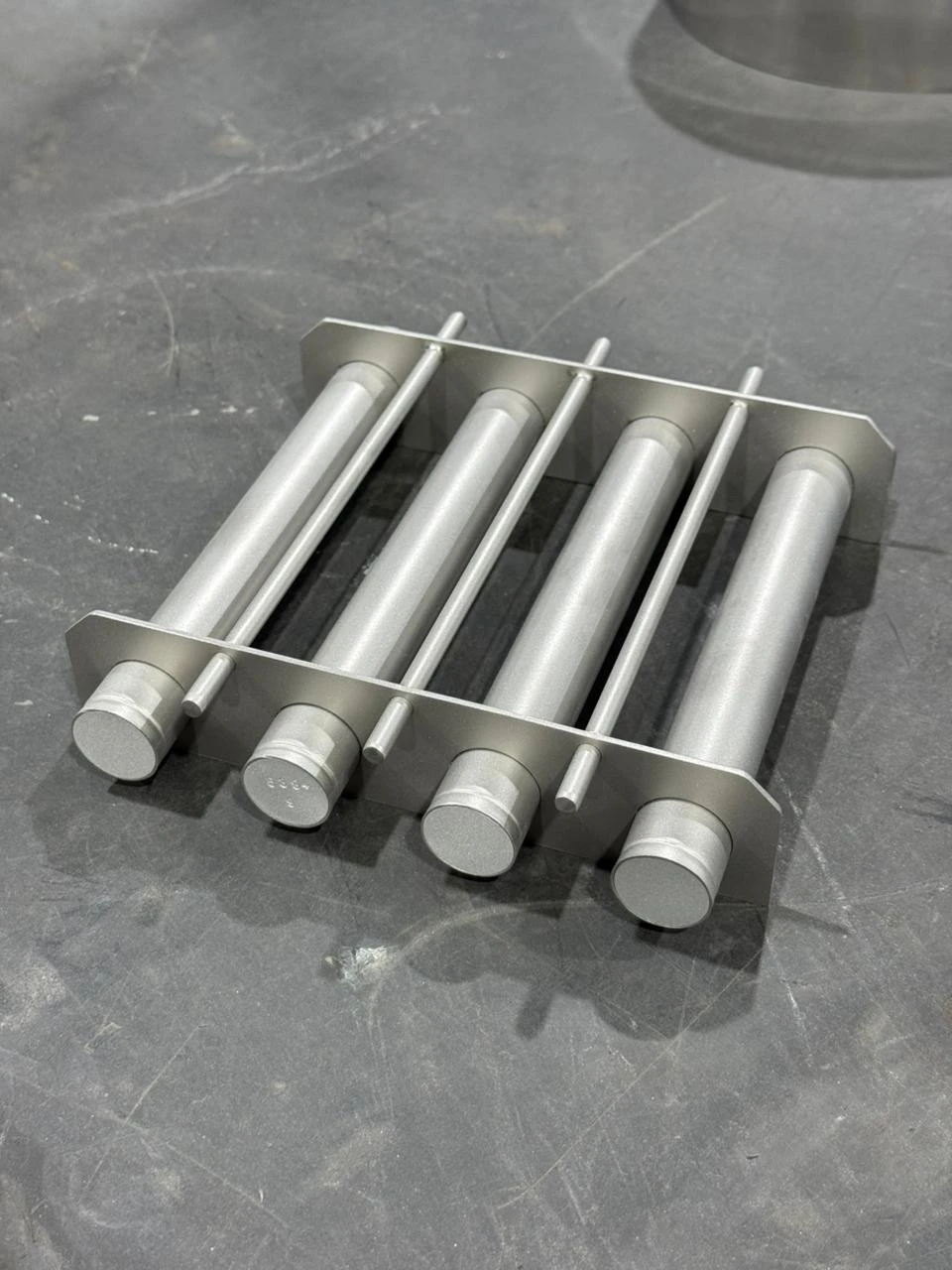

Para ilustrar com um caso real: a grade magnética quadrada de ferrite 200x200mm que fabricamos na MagTek é construída com moldura em aço inox cortada a laser, com espessura de 2mm até 400mm e 3mm acima disso. A solda é feita a laser, com cordão cheio e contínuo. O defletor de material é usinado em peça maçiça de 6,35mm. O fechamento padrão utiliza tampão de alumínio naval usinado em torno CNC com recravamento do tubo no tampão a 360 graus, tornando o conjunto praticamente impossível de abrir mesmo sob impacto. Para aplicações que exigem estanqueidade total, adotamos tampão de inox usinado em torno CNC com solda TIG ou laser, garantindo fechamento hermético sem nenhum ponto de infiltração.

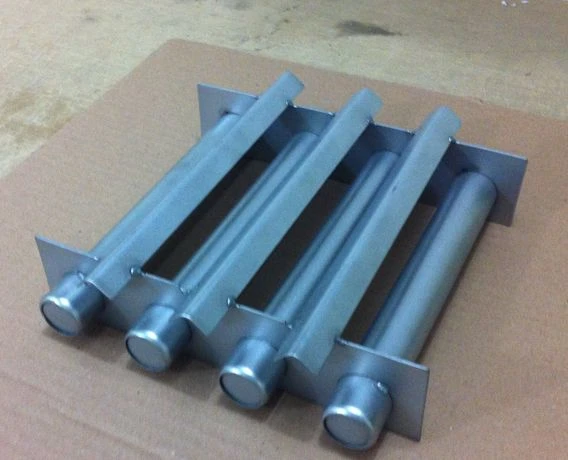

Agora compare com o que vejo circular no mercado: moldura de 1mm de espessura em grades com 8 tubos, defletor de chapa dobrada mal soldada com 1mm de espessura, fechamento desproporcional e irregular, solda pontão com aspecto de improviso. Não é opinião: é observação técnica de quem fabrica e conhece o que está dentro de cada peça.

Material e Soldas

O padrão para a indústria, especialmente a alimentícia e farmacêutica, é o aço inox 316L, pela sua alta resistência à corrosão. As soldas devem ser contínuas, polidas e sem porosidade. Soldas sanitárias com acabamento espelhado eliminam pontos de acúmulo de produto e proliferação de bactérias. Quando você vê uma solda irregular ou pontão, está olhando para um ponto de falha futuro.

Fechamento dos Tubos: onde muitas grades falham na limpeza

Este é um dos pontos de falha mais comuns e invisíveis, e que só aparece no uso real. Na rotina industrial, muitos operadores jogam as grades no chão para soltar a sujeira acumulada nos tubos durante a limpeza. É um hábito prático, mas devastador para equipamentos mal construídos: o impacto solta tampões de fechamento frágil, amassa molduras finas, trinca soldas de baixa qualidade e pode até soltar um tubo inteiro da estrutura. Quando isso acontece, os ímãs de neodímio internos ficam expostos, oxidam e contaminam o produto que a grade deveria proteger.

Um recravamento do tubo no tampão a 360 graus resolve esse problema no fechamento padrão: o tampão de alumínio naval usinado fica mecanicamente preso ao tubo e não há impacto que o solte. Para ambientes com pressão, imerso em líquidos ou processos de limpeza CIP, o fechamento hermético com solda TIG ou laser sobre tampão de inox usinado elimina qualquer risco de infiltração. Solda frágil ou tampão simplesmente encaixado não são opções: são uma conta a pagar no futuro.

3. O Coração do Sistema: A Qualidade do Ímã Interno

A força de uma grade vem do seu circuito magnético interno. A escolha e a montagem dos ímãs definem tudo.

Temperatura de Trabalho

Ímãs de neodímio padrão perdem magnetismo de forma permanente se expostos a temperaturas acima de 80°C. Em linhas de produção da indústria plástica ou em processos com produtos quentes, essa temperatura é facilmente atingida. Uma grade de qualidade utilizará ímãs com graus de temperatura elevados (séries M, H, SH), que resistem sem sofrer desmagnetização permanente. Um fornecedor que não pergunta sobre a temperatura do seu processo está vendendo uma solução genérica que vai falhar.

Circuito Magnético Otimizado

Não basta encher um tubo com ímãs de neodímio em bloco. Um circuito magnético bem projetado combina ímãs e peças polares de aço para concentrar e direcionar o campo magnético para fora do tubo, onde o produto passa. É essa engenharia interna que cria o gradiente de campo poderoso. Uma grade mais pesada para as mesmas dimensões costuma ser um bom sinal: indica um circuito magnético mais denso e robusto.

4. O Teste que Nenhum Fornecedor Mediano Passa: o Relatório Magnético Rastreável

Este é o ponto que mais me incomoda no mercado e onde a diferença entre um fornecedor sério e um oportunista fica escancarada.

Existe uma prática comum entre fabricantes de baixa performance: anunciar valores de 10.000, 12.000 ou até 12.500 Gauss e, nas entrelinhas do contrato ou do laudo, incluir ressalvas do tipo "valor medido em laboratório próprio, com metodologia específica". Na prática, esse número não se confirma em campo. Quando o cliente coloca um gaussímetro calibrado na peça recebida, os valores são completamente diferentes.

A MagTek opera sob ISO 9001:2015. Isso significa que cada equipamento que sai daqui acompanha um relatório magnético rastreável com o campo medido em múltiplos pontos. Se o cliente comprou uma grade com 2.500 Gauss, qualquer gaussímetro calibrado, em qualquer lugar do mundo, vai confirmar 2.500 Gauss. Não há ressalva, não há "condições de laboratório", não há metodologia exclusiva. O número é o número.

Antes de fechar qualquer compra, peça o relatório magnético do equipamento. Se o fornecedor não tiver, ou se o documento vier com ressalvas de medição, você já tem a sua resposta.

5. Checklist Prático: Sinais de Alerta Antes de Comprar

Antes de fechar o negócio, faça uma inspeção tática e documental:

Acabamento superficial: Polido espelhado é mais higiênico e não esconde defeitos de solda. Acabamento escovado pode mascarar irregularidades.
Espessura da moldura: Em grades até 400mm, a moldura deve ter no mínimo 2mm de espessura. Acima disso, 3mm. Moldura de 1mm em grades com vários tubos é sinal de construção subdimensionada.
Defletor de material: Deve ser peça maçiça, não chapa dobrada. O defletor é o primeiro ponto de impacto do produto: uma chapa fina não resiste ao processo e deforma com o tempo.
Fechamento dos tubos: Tampão usinado em torno CNC com recravamento a 360 graus para uso padrão; solda TIG ou laser sobre tampão de inox usinado para aplicações herméticas. Tampão encaixado ou solda frágil é risco certo na primeira limpeza mais agressiva.
Simetria e alinhamento: Os tubos estão paralelos? A estrutura é rígida? Desvios indicam baixa qualidade de fabricação.
Relatório magnético: Solicite o documento com os valores medidos em múltiplos pontos. Verifique se há ressalvas de metodologia. Um fornecedor certificado entrega isso sem hesitar.
Certificado do aço: Peça o certificado do aço inox utilizado. Fornecedor sério tem rastreabilidade do material.

Investir tempo na avaliação de uma grade magnética é investir na segurança do seu produto e na eficiência da sua linha. A economia inicial em um equipamento inferior é rapidamente consumida pelos custos de contaminação, paradas e danos que ele não conseguiu evitar.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Qual a medição em Gauss ideal para uma grade magnética?

Não existe um número único. O ideal depende da aplicação, do tamanho da partícula e do fluxo do produto. Em vez de focar no pico de Gauss, questione sobre o gradiente e a força a 5 mm e 10 mm da superfície do tubo. Grades de alta intensidade para aplicações finas geralmente trabalham com picos acima de 10.000 Gauss, mas o mais importante é a projeção desse campo em profundidade.

Uma grade magnética com ímãs de ferrite ainda é uma boa opção?

Sim, para aplicações específicas. Ímãs de ferrite são ideais para retenção de contaminação ferrosa maior (como porcas e parafusos) e têm custo menor. São muito usados em etapas primárias de proteção. Para partículas finas e metais de baixa suscetibilidade magnética, os ímãs de neodímio são indispensáveis.

Como sei se a minha grade magnética perdeu força?

Os dois principais sinais são: queda visível na quantidade de contaminantes retidos e acionamento de detectores de metais a jusante. A forma técnica de confirmar é medição periódica com um Gaussímetro calibrado. Recomenda-se um relatório magnético anual para validar a conformidade, especialmente em indústrias com auditorias rigorosas.

O acabamento polido é apenas estético?

Não, é altamente funcional. Um acabamento polido e sanitário possui rugosidade superficial muito baixa. Isso impede que o produto fique aderido, facilita a limpeza e evita a criação de biofilme, um requisito crítico em indústrias como a alimentícia e farmacêutica.

Posso instalar a grade em qualquer ponto da linha?

Não. A posição da grade é estratégica para máxima eficiência. Geralmente, ela é instalada em pontos de queda livre por gravidade, como na saída de silos, antes de equipamentos sensíveis ou em pontos de envase. A instalação incorreta pode comprometer o fluxo do produto e a capacidade de captura. Consulte nosso guia sobre onde instalar grades magnéticas.

O que é um relatório magnético e por que ele importa?

Um relatório magnético é um documento que registra o campo medido em múltiplos pontos do equipamento, com metodologia declarada e rastreável. Ele garante que o valor informado na proposta corresponde ao que será entregue em campo. Fornecedores certificados pela ISO 9001 são obrigados a manter rastreabilidade das medições. Se o seu fornecedor atual não fornece esse documento, você não tem como verificar o que está instalado na sua linha.

Qual a diferença entre fechamento recravado e fechamento hermético soldado?

O fechamento recravado utiliza tampão de alumínio naval usinado em torno CNC com o tubo recravado sobre o tampão a 360 graus, formando uma union mecânica extremamente resistente a impactos e vibrações. É o padrão para a grande maioria das aplicações. O fechamento hermético utiliza tampão de inox usinado em torno CNC fixado com solda TIG ou laser, indicado para ambientes com pressão, imerso em líquidos ou processos de limpeza CIP onde a estanqueidade total é mandatória.
