Um fragmento metálico microscópico, invisível a olho nu, é tudo o que basta para danificar o rotor de uma bomba, obstruir um bico injetor ou contaminar um lote inteiro de produto. Muitos gestores industriais acreditam que filtros de malha convencionais resolvem o problema, mas eles são ineficazes contra a contaminação ferrosa fina. É aqui que o filtro magnético industrial se torna uma peça não de melhoria, mas de sobrevivência operacional.
Contudo, a simples aquisição do equipamento não garante proteção. Em campo, é comum encontrar instalações que, por erros básicos de concepção, capturam muito menos contaminante do que o filtro poderia. Este guia é focado nos três pilares que definem o sucesso ou o fracasso de um filtro magnético em linha: instalação, vazão e limpeza.
O Ponto Cego da Instalação: Mais que Apenas Conectar Flanges
A instalação de um filtro magnético para líquidos parece trivial, mas a posição e a orientação do equipamento na tubulação são decisivas. Um erro aqui pode criar zonas de turbulência que “escondem” o contaminante do campo magnético ou geram uma perda de carga insustentável para o sistema.
Posicionamento Estratégico na Linha
A regra de ouro é instalar o filtro imediatamente antes do equipamento que você precisa proteger. Seja uma bomba, um trocador de calor, um reator ou um ponto de envase, o filtro deve ser a última barreira de defesa. Instalá-lo metros antes permite que a própria tubulação gere novos contaminantes por desgaste ou arraste de partículas já decantadas.
Outro cenário comum é a instalação em trechos de alta turbulência, como logo após uma curva de 90 graus ou uma válvula redutora. O ideal é posicionar o filtro em um trecho reto de tubulação, permitindo que o fluxo se normalize e apresente o contaminante de forma mais homogênea ao campo magnético.
Vazão vs. Perda de Carga: O Equilíbrio Crítico
Todo equipamento inserido em uma linha pressurizada gera uma perda de carga (queda de pressão). Um filtro magnético não é exceção. O erro crasso é subdimensionar o filtro para economizar no custo inicial. O resultado? Uma restrição severa que força as bombas a trabalharem com sobrecarga, aumentando o consumo de energia e o risco de falhas.
Por outro lado, superdimensionar o filtro eleva o custo e ocupa mais espaço na linha sem um ganho proporcional de proteção. O dimensionamento correto considera a vazão nominal (m³/h ou L/min), a pressão da linha, a viscosidade do fluido e o nível esperado de contaminação.
Desvendando a Vazão: A Velocidade Certa para a Captura Eficiente
A eficiência de um filtro magnético para água ou qualquer outro fluido não depende apenas da força dos ímãs de neodímio em seu interior. A velocidade com que o líquido passa pelo campo magnético é igualmente fundamental. Se o fluxo for rápido demais, a partícula ferrosa simplesmente não tem tempo de ser atraída e capturada pelas velas magnéticas.
O Conceito de "Tempo de Residência"
Imagine tentar pegar um objeto pequeno em um rio de correnteza forte. É difícil. O mesmo princípio se aplica aqui. O projeto de um bom filtro magnético industrial é pensado para forçar o fluido a passar muito próximo das superfícies magnéticas, maximizando a chance de captura. No entanto, se a vazão do seu processo excede a capacidade nominal do filtro, você cria uma “via expressa” para os contaminantes. É essencial respeitar as especificações do fabricante e, se necessário, utilizar um gaussímetro para verificar se o campo magnético está adequado para a sua aplicação.
Viscosidade e Temperatura: Fatores Decisivos
Líquidos mais viscosos, como xaropes, polpas ou chocolates, oferecem maior resistência ao movimento das partículas ferrosas. Isso significa que, para a mesma força magnética, a captura é mais difícil. Nesses casos, pode ser necessário um filtro com ímãs de altíssimo gradiente ou uma redução na vazão para aumentar o tempo de residência.
A temperatura também é um fator crítico. Ímãs de neodímio padrão começam a perder força magnética de forma irreversível em temperaturas acima de 80°C. Para processos a quente, é obrigatório o uso de ímãs de Samário Cobalto, que suportam temperaturas muito mais elevadas. Ignorar este detalhe técnico é a receita para ter um equipamento inoperante na linha. Para saber mais, entenda como a temperatura afeta o campo magnético.
A Rotina de Limpeza: Onde a Eficiência se Mantém (ou se Perde)
Um filtro magnético saturado de contaminantes é pior do que não ter filtro algum. Quando as velas magnéticas estão completamente cobertas, elas perdem a capacidade de reter novas partículas. Pior: a força do próprio fluxo pode começar a “lavar” e arrastar os contaminantes já capturados, liberando-os de volta no processo em picos de alta concentração.
Definindo a Frequência de Limpeza
Não existe uma fórmula mágica. A frequência ideal de limpeza é determinada pelo seu processo. Ao instalar um novo filtro, a recomendação é inspecioná-lo com alta frequência (diária ou a cada turno) nas primeiras semanas. Observe a quantidade de material retido. Com base nesses dados, você pode estabelecer um cronograma de manutenção preventiva (PM) realista, seja ele semanal, quinzenal ou mensal. Linhas com alta contaminação podem exigir filtros magnéticos com sistemas de limpeza mais rápidos ou até mesmo automáticos.
O Procedimento Correto e Seguro
A limpeza de um filtro magnético deve seguir um protocolo rigoroso para garantir a segurança do operador e a eficácia do processo:
- Isolamento: Feche as válvulas de entrada e saída para isolar o filtro da linha de produção.
- Despressurização: Abra a válvula de dreno para aliviar toda a pressão interna. Nunca tente abrir um filtro pressurizado.

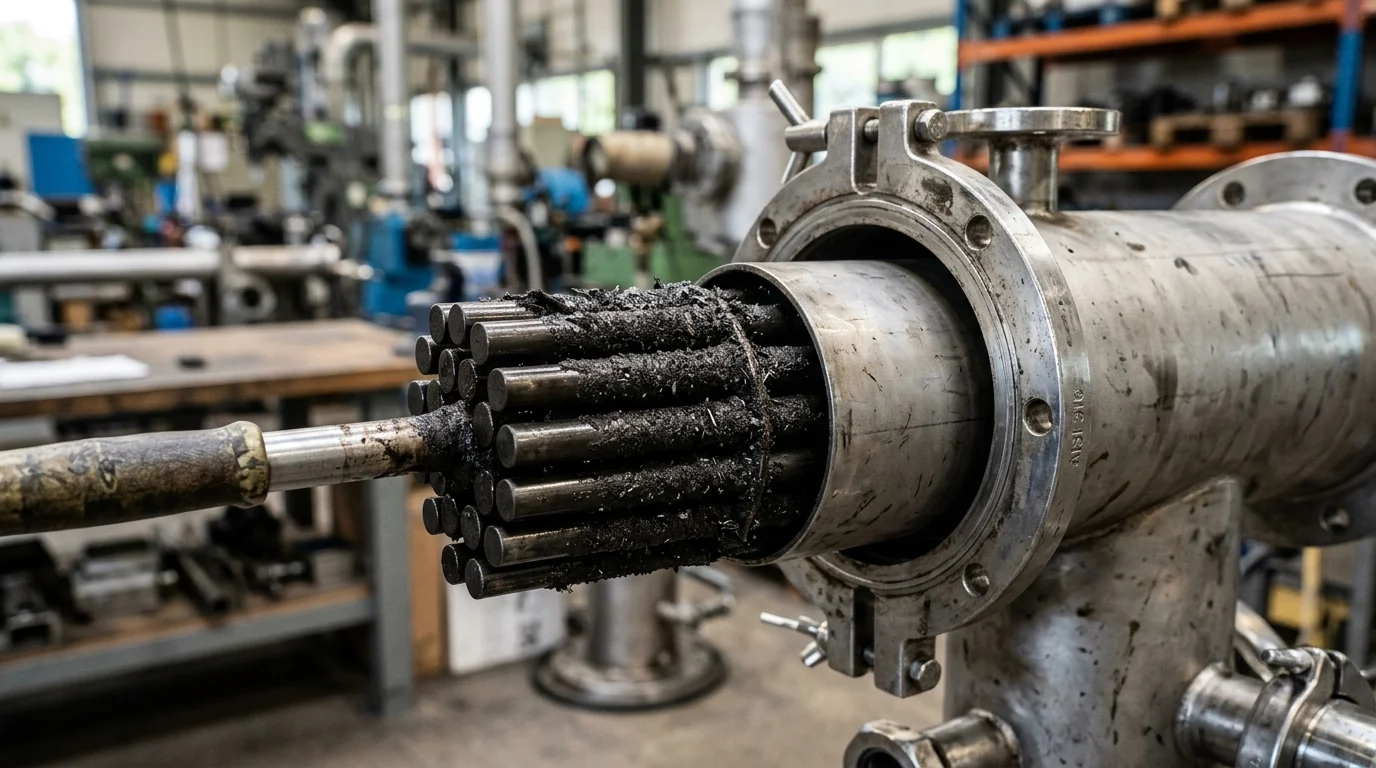

- Remoção do Conjunto Magnético: Abra o corpo do filtro e remova cuidadosamente o conjunto de velas magnéticas. Elas estarão pesadas e com um campo magnético extremamente forte.
- Limpeza: Na maioria dos modelos, as velas magnéticas estão dentro de uma bainha de aço inox. Nos modelos com essa construção, ao puxar o núcleo magnético para fora da bainha, o material ferroso capturado se solta, pois a bainha não é magnética. Limpe os resíduos com um pano ou ar comprimido de baixa pressão.
- Inspeção e Montagem: Inspecione os anéis de vedação (O-rings) e substitua-os se apresentarem desgaste. Remonte o conjunto, feche o corpo do filtro e reabra as válvulas lentamente para repressurizar o sistema.
Dominar esses três aspectos, instalação, vazão e limpeza, transforma o filtro magnético em linha de um simples acessório para um ativo estratégico, garantindo a integridade dos seus equipamentos, a qualidade do seu produto e a continuidade da sua operação.
