Grade, Filtro ou Overband? Guia de Escolha Magnética

A decisão entre uma grade magnética, um filtro magnético e um overband não é uma questão de preferência. É uma decisão de engenharia que impacta diretamente a pureza do seu produto, a integridade dos seus equipamentos e, no fim do dia, a sua lucratividade. Escolher a ferramenta errada para o trabalho não é apenas ineficiente; é um convite para paradas de produção, danos em máquinas e recalls de lote. Já vi clientes gastarem fortunas em um equipamento superdimensionado que não resolvia o problema, enquanto a solução estava em um equipamento mais simples, porém corretamente aplicado.

Este não é um catálogo de produtos. É um framework de decisão baseado em cenários reais de chão de fábrica, para que você possa identificar com precisão qual desses três pilares da separação magnética resolve o seu gargalo específico.

A Decisão Começa no Fluxo: Sólido, Líquido ou Volume Bruto?

Antes de analisar potência magnética ou tipo de limpeza, a primeira pergunta é fundamental: qual é o estado físico e o método de transporte do seu material? A resposta a essa pergunta elimina, de imediato, 70% das opções erradas.

Grades Magnéticas: A Linha de Defesa para Pós e Granulados

Pense em fluxo por gravidade. Se o seu material é um sólido seco e de fluxo livre — como grãos, farinhas, polímeros plásticos granulados ou pós químicos — a grade magnética é, quase sempre, o ponto de partida. Elas são projetadas para serem instaladas em dutos, silos, moegas e funis, onde o produto passa diretamente através de uma fileira de potentes tubos magnéticos.

Cenário de aplicação clássico: um funil de alimentação de uma máquina injetora na indústria plástica. Uma pequena partícula ferrosa que entra no molde pode causar um dano de milhares de reais. Uma grade magnética simples posicionada ali é um seguro de baixo custo contra um prejuízo enorme.

Armadilha comum: Ignorar a formação de "pontes". Se o seu material é um pouco úmido ou tem granulometria irregular, ele pode se acumular sobre os tubos da grade, bloqueando o fluxo. Nesses casos, um projeto com maior espaçamento entre barras ou um modelo de grade gaveta pode ser necessário para facilitar a limpeza e garantir o fluxo contínuo.

Filtros Magnéticos: O Guardião de Linhas Pressurizadas e Líquidos

Se o seu produto é bombeado através de uma tubulação, a conversa muda para filtros magnéticos. Estamos falando de líquidos, polpas, xaropes, chocolates ou qualquer material que não flui por gravidade. O objetivo aqui é capturar contaminantes ferrosos finos que podem danificar bombas, entupir bicos de envase ou comprometer a qualidade de um produto final, como na indústria alimentícia.

Cenário de aplicação clássico: uma linha de produção de chocolate. Um filtro magnético para chocolates é instalado após o tanque de armazenamento para garantir que nenhuma partícula metálica proveniente do desgaste de equipamentos anteriores chegue ao produto final. É uma exigência de normas como a HACCP.

Armadilha comum: Desconsiderar a queda de pressão (ΔP) e a viscosidade. Instalar um filtro com um design restritivo em uma linha de alta viscosidade pode "matar" a sua bomba, forçando-a a trabalhar acima da capacidade e causando cavitação. É essencial especificar o filtro considerando a vazão, a pressão da linha e as características do fluido. Já presenciei projetos onde um filtro magnético para líquidos mal dimensionado reduziu a produção pela metade até o problema ser diagnosticado.

Overband (Separador Magnético Suspenso): A Solução de Força Bruta para Grandes Volumes

Quando o desafio é um grande volume de material transportado em esteiras, como em pedreiras, reciclagem de entulho ou na mineração e reciclagem, o overband é a ferramenta certa. Este equipamento é suspenso sobre a correia transportadora e sua função é "pescar" peças ferrosas grandes e pesadas — o chamado tramp metal — antes que elas destruam equipamentos caros como britadores, moinhos ou peneiras.

Cenário de aplicação clássico: uma correia transportadora levando minério de ferro para um britador primário. Um separador magnético suspenso (Overband) retira vergalhões, parafusos e outras peças metálicas que poderiam travar e quebrar as mandíbulas do britador, causando uma parada de dias e um custo de manutenção altíssimo.

Armadilha comum: Errar na altura de trabalho. A eficiência de um overband cai drasticamente com a distância. Muitos instalam o equipamento alto demais, com a falsa impressão de segurança. O campo magnético precisa ser forte o suficiente para atravessar a camada de material (burden depth) e ainda ter força para levantar e arrastar o contaminante. A escolha entre um sistema de ímãs permanentes e um eletroímã também é crítica e depende da necessidade de ligar/desligar o campo para descarga.

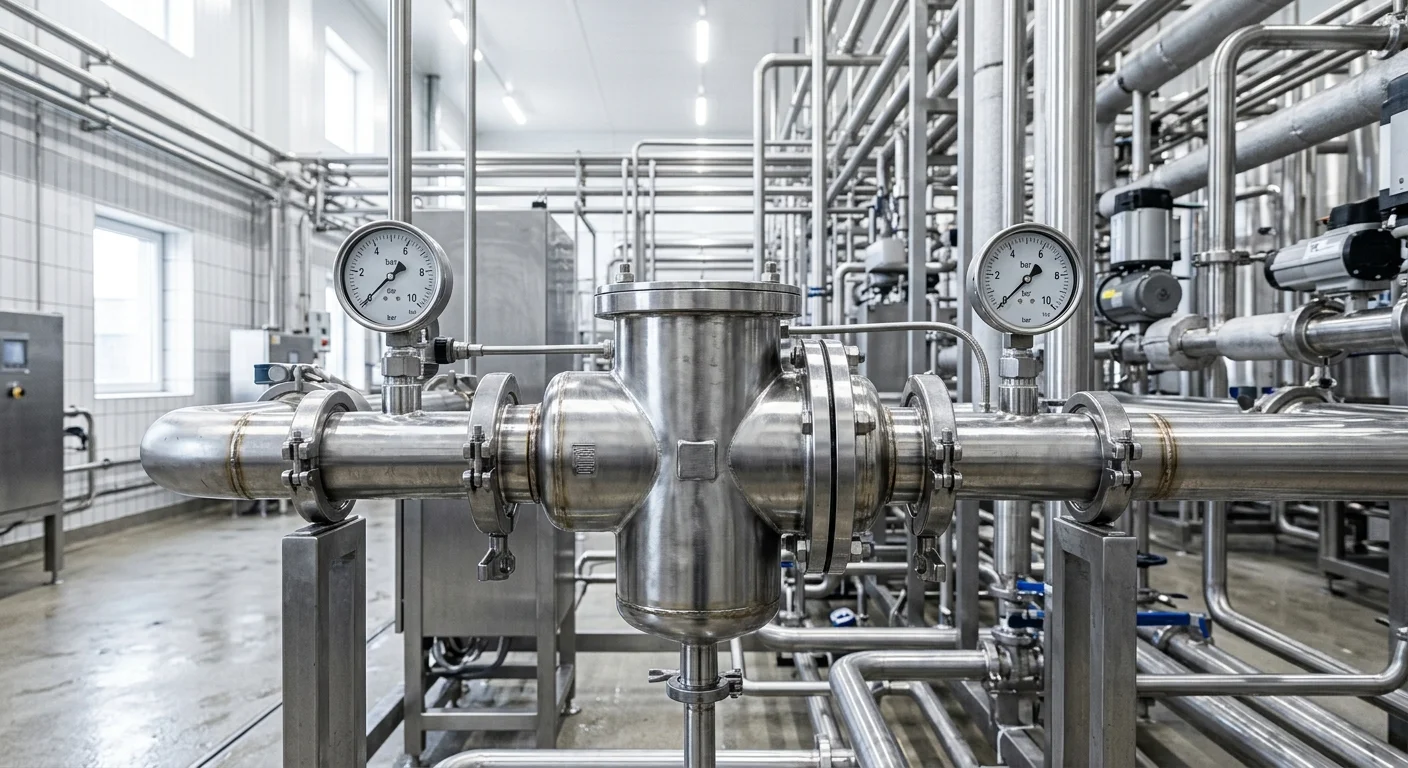

Filtro magnético de aço inox em tubulação industrial, com dois manômetros de pressão e conexões flangeadas metálicas.

Tabela de Decisão Rápida: Grade vs. Filtro vs. Overband

Se seu material é SÓLIDO SECO e flui por GRAVIDADE: Você precisa de uma Grade Magnética.
Se seu material é LÍQUIDO ou PASTA e flui sob PRESSÃO em tubos: Você precisa de um Filtro Magnético.
Se seu material é SÓLIDO A GRANEL e flui em uma ESTEIRA TRANSPORTADORA: Você precisa de um Overband.

A escolha correta não é sobre qual equipamento é 'melhor', mas qual é o mais adequado para o seu gargalo específico. Analisar o ponto de instalação, o material e o objetivo da separação é o que separa um investimento inteligente de uma futura dor de cabeça operacional. A especificação correta é a primeira linha de defesa da sua produção.

Dúvidas Frequentes (FAQ)

Posso usar uma grade magnética para líquidos?

Não é recomendado. Grades são projetadas para fluxo livre de sólidos. Em líquidos, elas criam turbulência, podem entupir facilmente e a limpeza se torna um processo complexo e ineficiente. A solução projetada para isso é o filtro magnético para líquidos, que possui um invólucro (carcaça) para conter o fluxo e é desenhado para minimizar a queda de pressão.

Qual a diferença entre um Overband magnético permanente e um eletromagnético?

Um Overband de ímãs permanentes tem o campo magnético "sempre ligado", é mais simples, consome menos energia e exige menos manutenção. Já um eletroímã precisa de energia elétrica contínua para gerar o campo, mas oferece a vantagem de poder ser desligado, facilitando a descarga do material ferroso capturado em locais específicos. A escolha depende da aplicação e do volume de contaminação.

Com que frequência devo limpar meu separador magnético?

A frequência depende totalmente do nível de contaminação do seu processo. A recomendação é iniciar com inspeções de alta frequência (a cada hora ou turno) e ajustar conforme a quantidade de material capturado. Um separador saturado de contaminantes perde toda a sua eficiência. É crucial entender o conceito de saturação magnética. Para processos com alta contaminação, equipamentos com limpeza automática ou semi-automática são um investimento que se paga rapidamente.

O que é mais importante na especificação: Gauss ou força de tração?

Este é um dos erros mais comuns. Focar apenas no valor de Gauss de um ímã pode ser enganoso. O Gauss mede a densidade do fluxo em um ponto, mas não diz nada sobre a capacidade de captura a distância. A força de tração e, mais importante, o projeto do circuito magnético como um todo, são muito mais relevantes para a performance real do separador. Abordamos essa diferença crítica em nosso artigo sobre Gauss vs. Força de Tração.
