Filtro magnético entupindo? O erro de instalação fatal.

A cena é clássica e frustrante para qualquer gerente de manutenção ou produção: o filtro magnético entupindo de novo. A linha para, a equipe de limpeza é acionada, e a produtividade despenca. A primeira reação é culpar o equipamento. "Esse filtro é fraco", "O produto é muito viscoso", ou "A contaminação está alta demais". E se a causa raiz for outra? Um detalhe de engenharia tão sutil que passa despercebido em 9 de cada 10 instalações?

Em mais de duas décadas de chão de fábrica, vi essa história se repetir incontáveis vezes. Empresas investem em excelentes filtros magnéticos, mas continuam sofrendo com paradas de produção e, pior, com uma falsa sensação de segurança, enquanto partículas ferrosas continuam a passar pela linha.

O Diagnóstico Errado: Por Que Culpar o Filtro é um Beco Sem Saída

Quando um filtro satura rapidamente, o instinto é focar no próprio filtro. A equipe de manutenção desmonta, limpa, mede o campo magnético com um Gaussímetro e, na maioria das vezes, constata que o equipamento está funcionando perfeitamente. Então, o que está errado?

O problema não é o 'o quê' (o filtro), mas o 'onde'. A eficiência da separação magnética em linhas de líquidos ou pós não depende apenas da potência do ímã, mas fundamentalmente da forma como o produto flui através dele. E é aqui que mora o erro silencioso.

O Verdadeiro Vilão: Instalação Imediatamente Após uma Curva de 90°

Aqui está o segredo que só a experiência prática revela: instalar um filtro magnético logo após uma curva fechada na tubulação é a receita para o desastre. Parece um detalhe menor, uma simples otimização de espaço, mas as consequências físicas e financeiras são enormes.

Quando um fluido (líquido ou um pó em transporte pneumático) passa por uma curva de 90 graus, a força centrífuga joga a maior parte do material para a parede externa da tubulação. O fluxo deixa de ser laminar e se torna caótico e irregular. Imediatamente após a curva, cria-se o que chamamos de "zona de sombra" no lado interno da tubulação.

O que acontece na prática?

Bypass de Contaminação: Uma parte significativa do seu produto, carregada de contaminantes ferrosos, passa pela "zona de sombra", onde o contato com as velas magnéticas do filtro é mínimo ou inexistente. O contaminante simplesmente não é capturado.
Entupimento Localizado e Acelerado: O fluxo que atinge as velas magnéticas o faz de forma desigual e com alta velocidade em pontos específicos. Isso causa um acúmulo rápido e concentrado de partículas em uma área pequena do filtro, criando um bloqueio que estrangula a passagem do produto muito antes de o filtro atingir sua capacidade total de retenção.
Perda de Carga e Eficiência: O entupimento prematuro aumenta a pressão na linha, força as bombas e reduz a vazão geral, impactando diretamente a capacidade produtiva da sua planta.

Você pode ter o filtro mais potente do mercado, mas se ele estiver posicionado nesse ponto crítico, sua eficiência real pode cair para menos de 50%. É um investimento caro trabalhando pela metade da capacidade por um erro de layout.

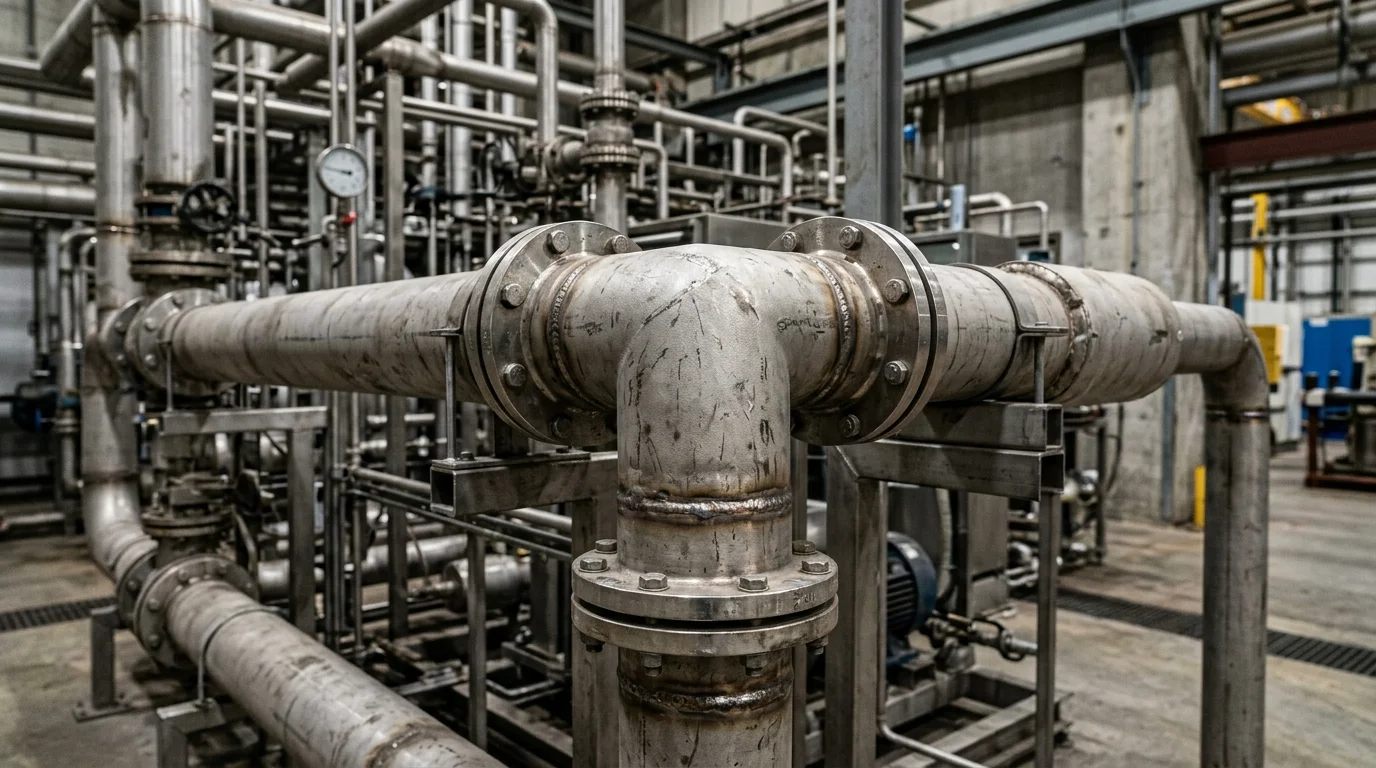

Filtro magnético com erro de instalação em tubulação industrial de aço, conexões flangeadas e juntas metálicas parafusadas.

A Solução: A Regra do Trecho Reto de Tubulação

A correção é conceitualmente simples, mas requer disciplina de engenharia. Para garantir um fluxo laminar e uniforme, que permita ao produto ter contato total e homogêneo com o campo magnético, a regra de ouro é instalar o filtro em um trecho reto de tubulação.

Como boa prática, recomendamos um comprimento reto de pelo menos 5 a 10 vezes o diâmetro da tubulação *antes* da entrada do filtro. Se sua tubulação tem 3 polegadas de diâmetro, procure um trecho reto de no mínimo 15 a 30 polegadas (cerca de 40 a 75 cm) antes de instalar o equipamento. Isso dá tempo para o fluxo se estabilizar após qualquer perturbação, como uma curva ou uma válvula.

Lembro de um caso em um cliente da indústria alimentícia que produzia polpa de fruta. O filtro magnético para líquidos entupia a cada 90 minutos, gerando um gargalo imenso. A equipe estava convencida de que precisava de um filtro maior. Ao visitarmos a planta, identificamos o filtro instalado a menos de 20 cm de uma curva de 90°. Propusemos uma pequena alteração no layout, movendo o filtro para um trecho reto 1 metro adiante. O resultado? O ciclo de limpeza passou de 90 minutos para 8 horas. O ganho de produtividade pagou a modificação em menos de uma semana.

Portanto, antes de questionar seu equipamento ou seu fornecedor, caminhe pela sua linha de produção. Observe onde seus filtros estão instalados. A solução para suas paradas de produção pode estar a poucos metros de distância, em um simples trecho reto de tubulação.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Qual a distância mínima ideal para instalar um filtro magnético após uma curva?

A recomendação de engenharia é um trecho reto de tubulação com comprimento entre 5 a 10 vezes o diâmetro do tubo. Por exemplo, para um tubo de 4 polegadas (10 cm), o ideal é um trecho reto de 50 a 100 cm antes do filtro. Isso garante que o fluxo do produto se estabilize, eliminando a turbulência e maximizando a captura de contaminantes.

Esse problema de instalação só afeta filtros para líquidos?

Não. O princípio do fluxo turbulento afeta qualquer sistema de transporte em tubulações, incluindo pós e grãos em transporte pneumático. A força centrífuga também cria 'zonas de sombra' nesses sistemas, reduzindo a eficiência de grades magnéticas ou dutos magnéticos instalados logo após curvas. A regra do trecho reto é universal.

Como posso verificar se meu filtro magnético está instalado corretamente?

Faça uma inspeção visual na sua linha de produção. Localize seu filtro e meça a distância do trecho reto de tubulação que o antecede. Se ele estiver imediatamente após um cotovelo (curva de 90°), uma válvula ou uma bomba, é muito provável que sua eficiência esteja comprometida.

Além da posição, o que mais pode causar um entupimento rápido do filtro?

Embora a posição seja o erro mais comum e subestimado, outras causas incluem: um pico inesperado de contaminação na matéria-prima, um filtro subdimensionado para a vazão da sua linha, ou o uso de um filtro com um campo magnético já enfraquecido por danos ou alta temperatura (acima da especificação do ímã).

Mover o filtro de lugar é um processo muito caro ou complexo?

Geralmente, não. Na maioria dos casos, envolve um serviço de caldeiraria relativamente simples para cortar a tubulação, soldar novas flanges na posição correta e reinstalar o filtro. O custo da modificação é quase sempre insignificante quando comparado ao custo das paradas de produção e dos riscos de contaminação que a instalação incorreta causa. O retorno sobre o investimento é extremamente rápido.
