Ímã de Neodímio Bloco: Medidas e Força

Especificar um ímã de neodímio bloco parece simples: basta escolher as dimensões e uma força. No entanto, na prática, essa simplicidade esconde armadilhas que custam caro. Um erro na interpretação das medidas ou na avaliação da força pode levar a falhas em gabaritos, perda de eficiência em sistemas de fixação ou até mesmo paradas de linha não programadas. O problema não está no componente, mas na desconexão entre a teoria das especificações e a realidade da aplicação industrial.

Uma falha recorrente em projetos de ímãs é esta: o ímã especificado não entrega a performance esperada. O motivo quase nunca é a qualidade do ímã, mas um detalhe fundamental ignorado no início: a relação entre as dimensões, a direção da força e os fatores do ambiente de trabalho.

A Anatomia de um Ímã Bloco: C x L x E e a Direção de Magnetização

As dimensões de um ímã retangular são sempre descritas como Comprimento (C) x Largura (L) x Espessura (E). O ponto crítico, e onde a maioria dos erros acontece, é entender que a direção de magnetização padrão é quase invariavelmente através da Espessura (E). Isso significa que os polos Norte e Sul estão nas faces maiores (C x L).

Pense nisso como um sanduíche: o campo magnético "atravessa" o recheio (a espessura). Por que isso é vital? Porque a espessura é a dimensão que mais contribui para a profundidade do campo magnético e, consequentemente, para a força de atração a uma certa distância. Aumentar o comprimento ou a largura amplia a área de contato, mas é a espessura que mais contribui para o alcance do campo.

Comprimento (C): A maior dimensão do ímã.
Largura (L): A dimensão intermediária.
Espessura (E): A menor dimensão, que geralmente define o eixo de magnetização.

Ignorar essa regra é o primeiro passo para um projeto subdimensionado. Você pode ter um ímã com uma área superficial enorme, mas se a espessura for mínima, sua força de fixação será superficial e facilmente comprometida por qualquer imperfeição ou espaçamento.

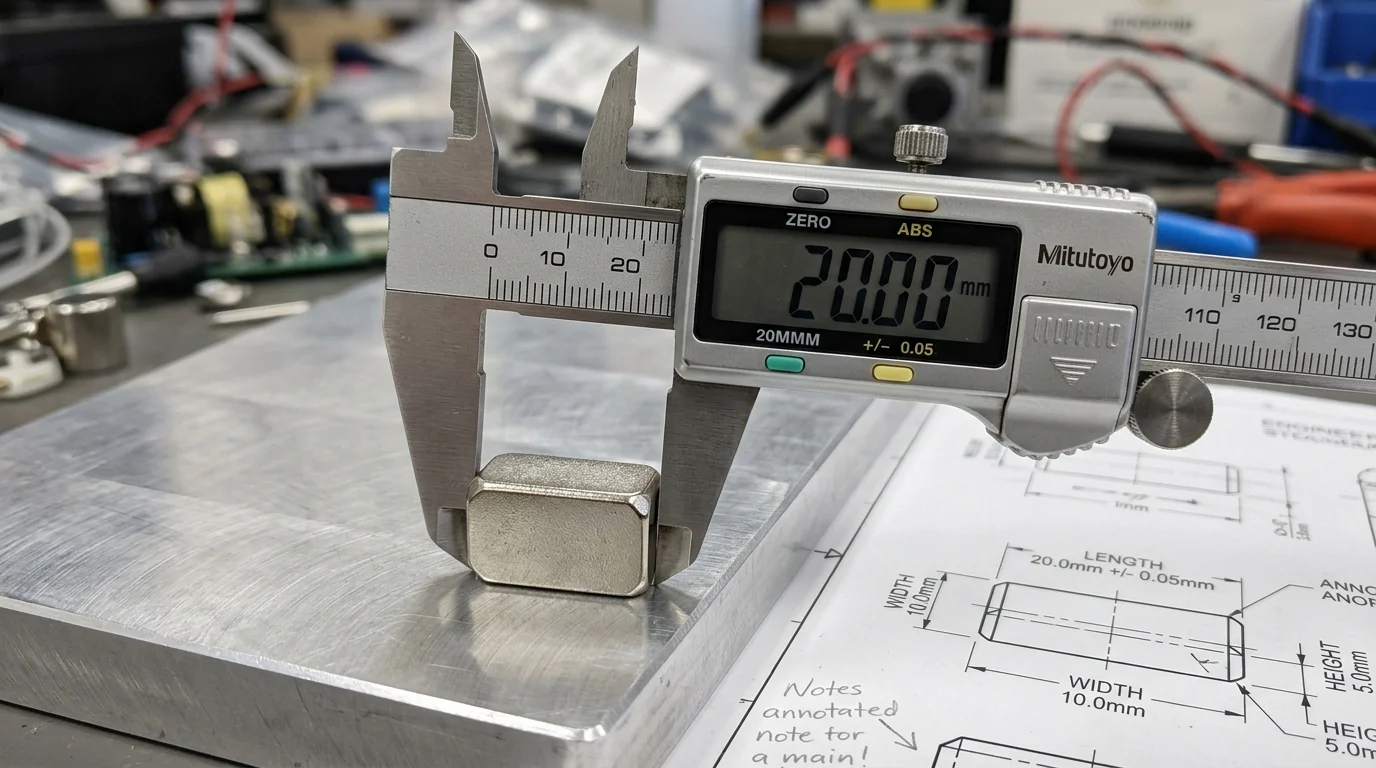

Imã de neodímio bloco medido por paquímetro digital (20.00mm) sobre chapa metálica e guia técnico para especificar medidas.

Força Não é Gauss: Desmistificando as Métricas que Importam

Outro gargalo técnico é a confusão entre as métricas de performance. Focar apenas no valor de Gauss é um erro comum que leva a escolhas equivocadas. É preciso entender o papel de cada especificação.

Força de Tração (kgf)

Esta é a métrica mais prática para aplicações de fixação. A força de tração, medida em quilograma-força (kgf), indica o peso que o ímã consegue sustentar em condições ideais: contato total com uma chapa de aço carbono 1020, limpa, plana e com espessura suficiente para não saturar o campo magnético. É a medida da "força bruta" de fixação. Ao projetar, sempre trabalhe com um fator de segurança (pelo menos 2x a 3x a carga real) para compensar as condições não ideais do mundo real.

Gauss (G) e Tesla (T)

Gauss mede a densidade do fluxo magnético em um ponto específico na superfície do ímã. É uma métrica fundamental para aplicações que dependem da interação com o campo, como sensores Hall ou em equipamentos de separação magnética, onde um alto gradiente de campo é necessário para capturar partículas ferrosas. No entanto, um alto valor de Gauss na superfície não garante uma alta força de tração. Para entender a fundo essa diferença, que é um dos maiores pontos de falha em projetos, temos um artigo dedicado a Gauss vs. Força de Tração.

Grau Magnético (N35, N42, N52)

O grau, como N35 ou N52, representa o Produto de Energia Máxima (MGOe) do material. Em termos simples, é o "potencial energético" do ímã. Um grau maior significa que, para um mesmo volume, o ímã é magneticamente mais forte. A escolha do grau impacta diretamente a performance e o custo. Um ímã N52 pode ser significativamente menor que um N35 para realizar o mesmo trabalho, mas seu custo será maior. A decisão correta aqui otimiza tanto o espaço físico quanto o orçamento do projeto.

Fatores do Mundo Real que Derrubam a Força Teórica

A força de tração informada em uma tabela de dados é um valor de laboratório. Na sua fábrica, o cenário é outro. Vários fatores podem e vão reduzir drasticamente a performance teórica.

Air Gap (Entreferro): O inimigo número um da força magnética. Uma camada de tinta, um resíduo de plástico, uma folha de papel ou até mesmo a rugosidade da superfície criam um espaçamento entre o ímã e a peça. A força magnética cai rapidamente com a distância; mesmo um air gap de décimos de milímetro já reduz a força de tração de forma perceptível, e a perda cresce a cada milímetro. Explicamos a física por trás disso em nosso guia sobre por que o campo magnético diminui com a distância.
Material e Espessura da Contrapeça: A força máxima é atingida com uma contrapeça de aço de baixo carbono (como o 1020). Aços inoxidáveis austeníticos (série 300) são pouco ou nada atraídos e não permitem uma fixação confiável. Além disso, se a chapa de metal for muito fina, ela sofrerá saturação magnética, agindo como um "gargalo" para o fluxo magnético e impedindo que o ímã atinja sua força total.
Temperatura de Trabalho: Ímãs de neodímio padrão perdem magnetismo de forma irreversível se aquecidos acima de 80°C. Para aplicações em temperaturas mais altas, é obrigatório especificar graus especiais (M, H, SH, UH, EH), que suportam temperaturas maiores, mas com um custo associado. Ignorar a temperatura é a receita para uma falha permanente do componente.

Passo a Passo: Como Especificar seu Bloco de Neodímio

Para evitar retrabalho e custos inesperados, siga um processo lógico de especificação:

Defina a Força Necessária (kgf): Calcule a carga de trabalho real e aplique um fator de segurança robusto (2x para aplicações estáticas, 3x ou mais para aplicações com vibração ou movimento).
Determine o Espaço Físico (C x L x E): Meça as restrições de montagem. Lembre-se que para maximizar a força de fixação, priorize o aumento da Espessura (E).
Escolha o Grau Magnético (Nxx): Comece com um grau padrão como o N35. Se a força for insuficiente para o volume disponível, avalie o upgrade para graus superiores (N42, N48, N52), ponderando o ganho de performance contra o aumento de custo. Para uma análise detalhada, consulte nosso artigo sobre o preço do ímã de neodímio.
Analise as Condições de Operação: Qual a temperatura máxima? A superfície de contato é limpa e plana? Qual o material da contrapeça? Seja realista para evitar surpresas.
Especifique o Revestimento: O revestimento padrão de Níquel-Cobre-Níquel (Ni-Cu-Ni) oferece boa proteção contra corrosão na maioria dos ambientes. Para condições mais agressivas (umidade constante, exposição a químicos), revestimentos como Epóxi ou Zinco podem ser necessários.

Seguir estes passos transforma a compra de um simples componente em uma decisão de engenharia, garantindo que o ímã de neodímio bloco selecionado seja a solução, e não a causa de um novo problema.

Aprofunde a sua leitura:

Não quer errar a medida nem a força do seu ímã de neodímio bloco? Envie a carga, o espaço disponível e a temperatura de trabalho para um especialista da MagTek e receba a especificação certa para a sua aplicação.

Falar com Especialista no WhatsApp | Solicitar Orçamento Técnico

Dúvidas Frequentes (FAQ)

Qual a principal diferença entre um ímã N35 e um N52?

A principal diferença é a força magnética para um mesmo volume. O grau N52 possui um Produto de Energia Máxima (MGOe) significativamente maior que a N35, o que a torna intrinsecamente mais forte. Isso permite que um ímã N52 seja menor e mais leve que um N35 para realizar a mesma tarefa de fixação. A escolha envolve um balanço entre performance, tamanho e custo, já que graus mais altos são mais caros.

A magnetização de um bloco é sempre na menor dimensão (espessura)?

Na grande maioria dos casos, sim. A magnetização axial, através da espessura (E), é o padrão de fabricação para ímãs em bloco. Isso otimiza a projeção do campo magnético para aplicações de fixação. No entanto, é tecnicamente possível solicitar magnetização customizada através do comprimento ou da largura para projetos específicos, como em alguns tipos de sensores ou atuadores, mas isso deve ser claramente especificado no pedido.

Por que meu ímã parece mais fraco do que o especificado na tabela?

A força listada é medida em condições de laboratório ideais. Na prática, a performance é reduzida por fatores como o 'air gap' (qualquer espaço, tinta ou sujeira entre o ímã e a superfície), o uso de uma contrapeça de metal fina demais (que satura magneticamente), o material da contrapeça (se não for aço de baixo carbono) ou a temperatura de operação estar acima do limite do ímã (geralmente 80°C para graus padrão).

Posso colar um ímã de neodímio em outra superfície?

Sim, é uma prática comum em montagens industriais. Para uma colagem eficaz, a superfície do ímã e da peça devem estar completamente limpas e desengorduradas. Utilize adesivos estruturais de alta performance, como epóxis de duas partes ou cianoacrilatos industriais específicos para metais. Adesivos comuns ou colas instantâneas de uso geral não terão a resistência necessária para suportar a força do ímã.

Ímãs de neodímio bloco enferrujam?

Sim. O material base do ímã (uma liga de Neodímio, Ferro e Boro) é altamente suscetível à oxidação (ferrugem). Por essa razão, todos os ímãs de neodímio recebem um revestimento protetor. O mais comum é uma tripla camada de Níquel-Cobre-Níquel (Ni-Cu-Ni), que oferece excelente proteção na maioria dos ambientes. Se o revestimento for danificado por impacto ou abrasão, o ímã começará a enferrujar, o que pode levar à sua degradação estrutural e perda de força magnética.
