Ímã de Neodímio Anel: Guia Técnico de Especificação

Muitos projetos de engenharia enxergam o ímã de neodímio anel como um simples bloco perfurado. Essa visão é um erro que custa eficiência e, por vezes, a integridade do projeto. O furo central não é um mero detalhe geométrico; é um elemento funcional que redefine completamente o comportamento e as aplicações do campo magnético. Ele permite fixação mecânica, passagem de eixos, integração com sensores e concentração de fluxo de maneiras que um ímã em bloco ou pastilha jamais conseguiria.

Compreender a interação entre o diâmetro interno, o externo, a espessura e o tipo de furo é o primeiro passo para extrair o máximo potencial deste componente. Seja para montagem de gabaritos, sensores de posição ou sistemas de acoplamento, a especificação correta do anel magnético é a linha que separa uma solução robusta de uma falha iminente.

A Geometria do Furo: Mais que um Vazio, uma Ferramenta de Projeto

O furo central é o principal diferencial do ímã anel. Ele transforma um simples componente de atração em um elemento de integração mecânica. Na prática, encontramos duas configurações principais, cada uma destinada a uma finalidade específica.

Furo Passante (Reto)

É a configuração mais comum. O furo tem o mesmo diâmetro de ponta a ponta, projetado para a passagem de parafusos, eixos ou cabos. É a escolha padrão para aplicações onde o ímã precisa ser fixado a uma superfície com um parafuso de cabeça cilíndrica ou sextavada, ou quando um eixo precisa rotacionar livremente em seu centro.

Furo Escareado (Countersunk)

Aqui, uma das aberturas do furo é cônica, projetada para alojar a cabeça de um parafuso de cabeça chata. O objetivo é claro: permitir que o parafuso de fixação fique nivelado ou abaixo da superfície do ímã. Essa característica é fundamental em aplicações de fixação magnética onde uma superfície lisa é necessária para não danificar a peça a ser presa ou para garantir um contato perfeito.

Um erro comum é a tentativa de usar parafusos de cabeça chata em furos passantes. O resultado é a concentração de estresse nas bordas do furo, levando a trincas e à fratura do ímã, material sinterizado e quebradiço.

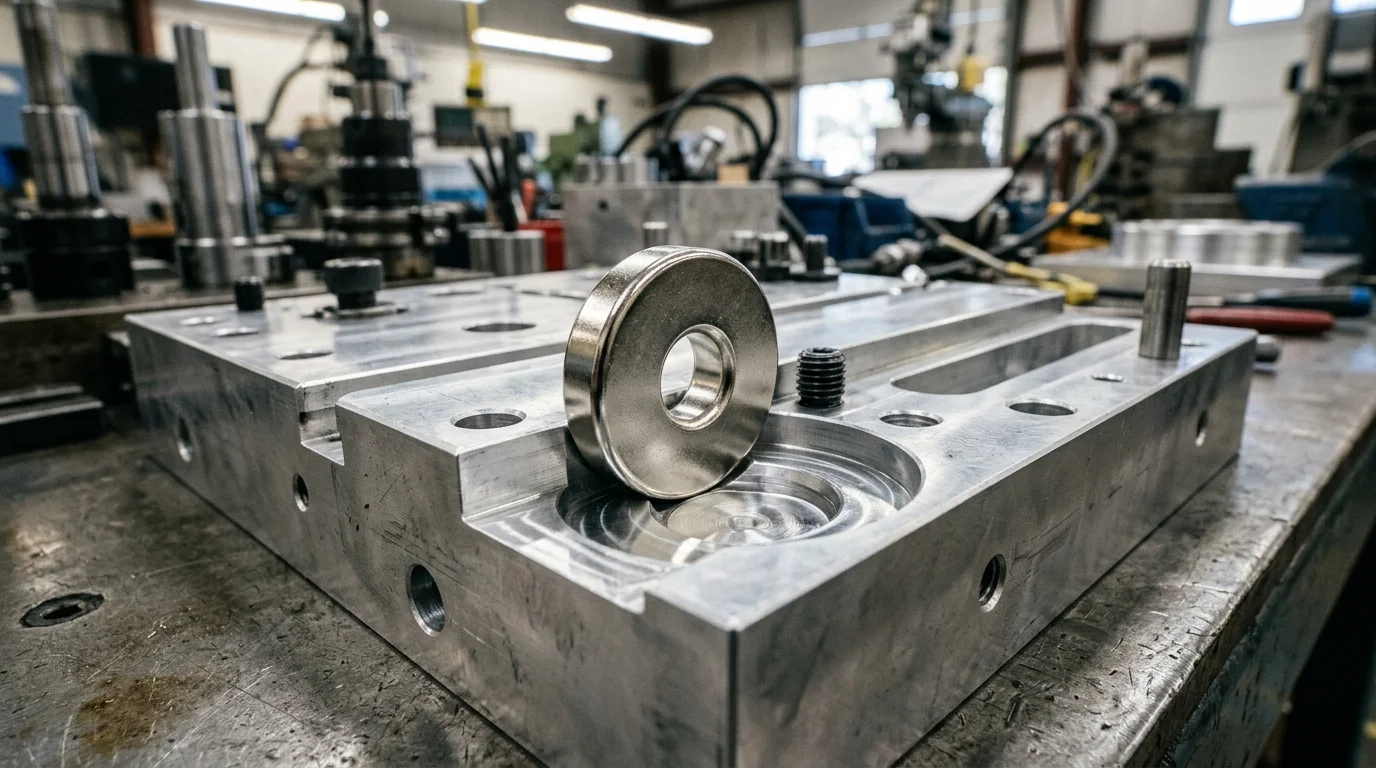

Ímã de neodímio anel prateado com furo central, apoiado sobre base metálica industrial usinada em cenário de oficina.

Especificação Técnica: Decifrando os Parâmetros que Importam

Para selecionar o ímã de neodímio anel correto, é preciso ir além das dimensões básicas. Cada parâmetro técnico tem um impacto direto no desempenho e na durabilidade da aplicação.

Dimensões (DE x DI x E): A combinação de Diâmetro Externo (DE), Diâmetro Interno (DI) e Espessura (E) define não apenas a força de atração, mas também a forma e o alcance do campo magnético. Quanto maior o DE e a espessura, maior tende a ser a força magnética; já o DI define a compatibilidade com eixos, buchas e parafusos.
Grau Magnético (N35, N42, N52...): O grau indica o Produto de Energia Máxima (MGOe) do material, ou seja, sua potência magnética. Graus mais altos como N52 oferecem a maior força para um dado volume, mas também têm um custo maior e menor resistência à temperatura. A escolha do grau é um balanço técnico e financeiro, como detalhamos no guia sobre o preço do ímã de neodímio.
Temperatura de Trabalho: Ímãs de neodímio padrão perdem magnetismo de forma irreversível acima de aproximadamente 80°C. Para aplicações em ambientes mais quentes, é obrigatório especificar graus de alta temperatura (M, H, SH, UH, EH), que podem operar em temperaturas significativamente mais elevadas. Ignorar este fator é uma receita para falhas catastróficas, um ponto crítico que abordamos em nosso artigo sobre como a temperatura afeta o campo magnético.
Revestimento: A liga de Neodímio-Ferro-Boro (NdFeB) oxida rapidamente em contato com o ar. O revestimento (geralmente Níquel-Cobre-Níquel, Zinco ou Epóxi) é uma camada de proteção essencial, não um acabamento estético. Para ambientes úmidos ou corrosivos, revestimentos como Epóxi ou plásticos especiais são mais indicados.
Direção de Magnetização: A maioria dos anéis possui magnetização axial, com um polo em cada face plana. Para aplicações específicas, como em alguns sensores ou motores, pode ser necessária a magnetização diametral, onde os polos se localizam em lados opostos da circunferência. É um detalhe técnico que precisa ser informado no momento da especificação.

Aplicações na Prática: Onde o Ímã Anel Resolve Problemas

A versatilidade do formato anel o torna presente em diversas áreas da indústria, desde a automação até produtos de consumo.

Fixação em Gabaritos e Dispositivos

A aplicação mais direta. Anéis escareados são parafusados em gabaritos de montagem, solda ou usinagem para prender peças ferrosas de forma rápida e precisa, eliminando a necessidade de grampos mecânicos. Isso agiliza o setup e aumenta a produtividade.

Sensores e Atuadores

Em sensores de efeito Hall ou reed switches, o ímã anel permite que o componente sensor seja posicionado no centro do furo, onde o campo magnético tem uma distribuição bem definida e repetível, garantindo medições de posição, velocidade ou proximidade com alta precisão. É uma peça-chave em muitos projetos de ímãs para eletrônicos.

Motores, Geradores e Acoplamentos

Anéis magnéticos são componentes fundamentais em motores de corrente contínua sem escovas (brushless) e em pequenos geradores. Em acoplamentos magnéticos, pares de anéis transmitem torque através de uma barreira física, sem contato, ideal para bombas que manipulam fluidos corrosivos na indústria química.

Armadilhas Comuns na Especificação (e Como Evitá-las)

Alguns erros se repetem e comprometem projetos que, no papel, pareciam perfeitos.

O Efeito do Parafuso de Aço: Ao passar um parafuso ferromagnético pelo furo de um ímã anel, parte do fluxo magnético é desviada e concentrada no próprio parafuso, o que reduz a força útil na face do ímã e altera o padrão do campo. Prefira parafusos de inox austenítico ou de latão, que interferem pouco no campo.
Aperto Excessivo: O ímã é sinterizado e quebradiço. Apertar demais o parafuso concentra tensão no furo e pode trincar a peça. Use arruelas plásticas ou de borracha para distribuir a carga.
Impacto e Fragilidade das Peças Vazadas: Por ter menos massa estrutural do que um disco maciço, o anel quebra com mais facilidade em impactos laterais. Evite choques entre dois ímãs, não deixe o anel bater direto em superfícies metálicas e armazene com espaçadores.
Temperatura sem Especificação: Se o ambiente passa de cerca de 80°C, especifique um grau de alta temperatura (M, H, SH, UH ou EH) já no pedido.

Em resumo, a especificação correta de um anel de neodímio começa por quatro definições: diâmetro externo, diâmetro interno e espessura; grau magnético e temperatura de trabalho; tipo de furo (passante ou escareado) e o parafuso que será usado; e a direção de magnetização (axial ou diametral) que o projeto exige.

A MagTek fornece ímãs de neodímio anel nos graus N35, N42 e N52, com controle dimensional na importação (circularidade, concentricidade e tolerâncias) e inspeção visual dos lotes para evitar trincas internas. Um exemplo clássico de especificação é DE 20 mm, DI 10 mm e espessura de 5 mm, descrito como 20 x 10 x 5 mm.

Precisa especificar diâmetro, furo e grau do ímã anel para o seu projeto? Fale com um especialista da MagTek e receba orientação técnica sobre dimensões, magnetização e fixação do anel de neodímio ideal.

Falar com Especialista no WhatsApp | Solicitar Orçamento Técnico

Dúvidas Frequentes (FAQ)

Para que serve um ímã de neodímio anel?

O ímã anel é usado quando o projeto precisa de alta força magnética junto com integração mecânica: passagem de eixos, buchas e parafusos, fixação em gabaritos, montagem em rotores, sensores de rotação e encoders, motores brushless e acoplamentos magnéticos.

Posso usar parafusos comuns de ferro para fixar o ímã anel?

Não é o ideal. Parafusos de aço carbono desviam parte do fluxo magnético e distorcem o campo, reduzindo o desempenho do conjunto. Prefira parafusos de inox ou de latão, que têm baixa interferência magnética, e use arruelas plásticas ou de borracha para não trincar o ímã no aperto.

Qual a diferença entre um anel com furo passante e um furo escareado?

No furo passante o diâmetro é o mesmo de ponta a ponta e atende parafusos de cabeça cilíndrica, eixos e cabos. No escareado, uma das aberturas é cônica para alojar a cabeça de um parafuso de cabeça chata, deixando-a nivelada com a superfície. Usar parafuso de cabeça chata em furo passante concentra tensão nas bordas e pode fraturar o ímã.

O campo magnético no centro do anel é nulo?

Não. Em um anel com magnetização axial, o campo dentro do furo não é nulo: o furo redistribui as linhas de fluxo, e a intensidade e o gradiente dependem do DE, do DI e da espessura. Para posicionar um sensor Hall, o correto é medir o campo naquele ponto com um gaussímetro.

Qual grau escolher: N35, N42 ou N52?

O N35 é o mais indicado para aplicações gerais pelo custo-benefício, o N42 equilibra força e estabilidade e o N52 entrega a maior densidade de fluxo para o mesmo volume, com custo maior e menor resistência à temperatura. Se o ambiente passa de cerca de 80°C, o mais importante é escolher um grau de alta temperatura (M, H, SH, UH ou EH).
