Embuchados Magnéticos: O Que São e Como Aplicar

Na engenharia de produção, a fixação de peças, gabaritos ou sensores é uma operação que consome tempo e, muitas vezes, envolve soluções permanentes ou complexas, como furos, roscas e soldas. É nesse cenário que os embuchados magnéticos surgem não como um acessório, mas como uma ferramenta estratégica de produtividade. Eles oferecem uma solução de fixação robusta, instantânea e reversível.

Muitos gestores ainda veem a fixação magnética com desconfiança, lembrando de ímãs de baixa performance. No entanto, um embuchado magnético bem dimensionado é um componente de engenharia de alta precisão, capaz de resolver gargalos que antes pareciam insolúveis sem grandes modificações mecânicas.

O que é, na prática, um Embuchado Magnético?

De forma direta, um embuchado magnético, também conhecido como ímã tipo panela ou caneca, é um sistema composto por um ímã de neodímio ou ferrite de alta potência montado dentro de uma carcaça de aço. Essa carcaça, a "bucha", não é apenas uma proteção mecânica. Ela cumpre uma função física fundamental: direcionar e concentrar todo o fluxo magnético para uma única face de trabalho.

O resultado? Um aumento drástico na força de atração naquela superfície. Um ímã de neodímio que, isoladamente, teria uma força X, ao ser montado como um embuchado magnético, pode ter sua força de fixação multiplicada. A carcaça de aço cria um circuito magnético fechado que evita a dispersão do campo, focando toda a energia onde ela é necessária.

O Erro Comum: Confundir Força de Tração com Força de Cisalhamento

Aqui reside uma das armadilhas mais comuns na especificação desses componentes. A força informada nos catálogos (ex: 50 kgf) refere-se quase sempre à força de tração. Isso significa a força necessária para puxar o embuchado perpendicularmente de uma chapa de aço grossa, lisa e limpa.

No entanto, em muitas aplicações do mundo real, a força aplicada é lateral, ou seja, de cisalhamento. Um exemplo clássico é pendurar um quadro de avisos ou uma ferramenta em uma parede metálica vertical. A força da gravidade está "puxando" o objeto para baixo, paralelamente à superfície. Nesse cenário, a força de fixação real é drasticamente menor, podendo chegar a apenas 15-25% da força de tração nominal. Ignorar essa diferença é a receita para falhas de projeto e acidentes.

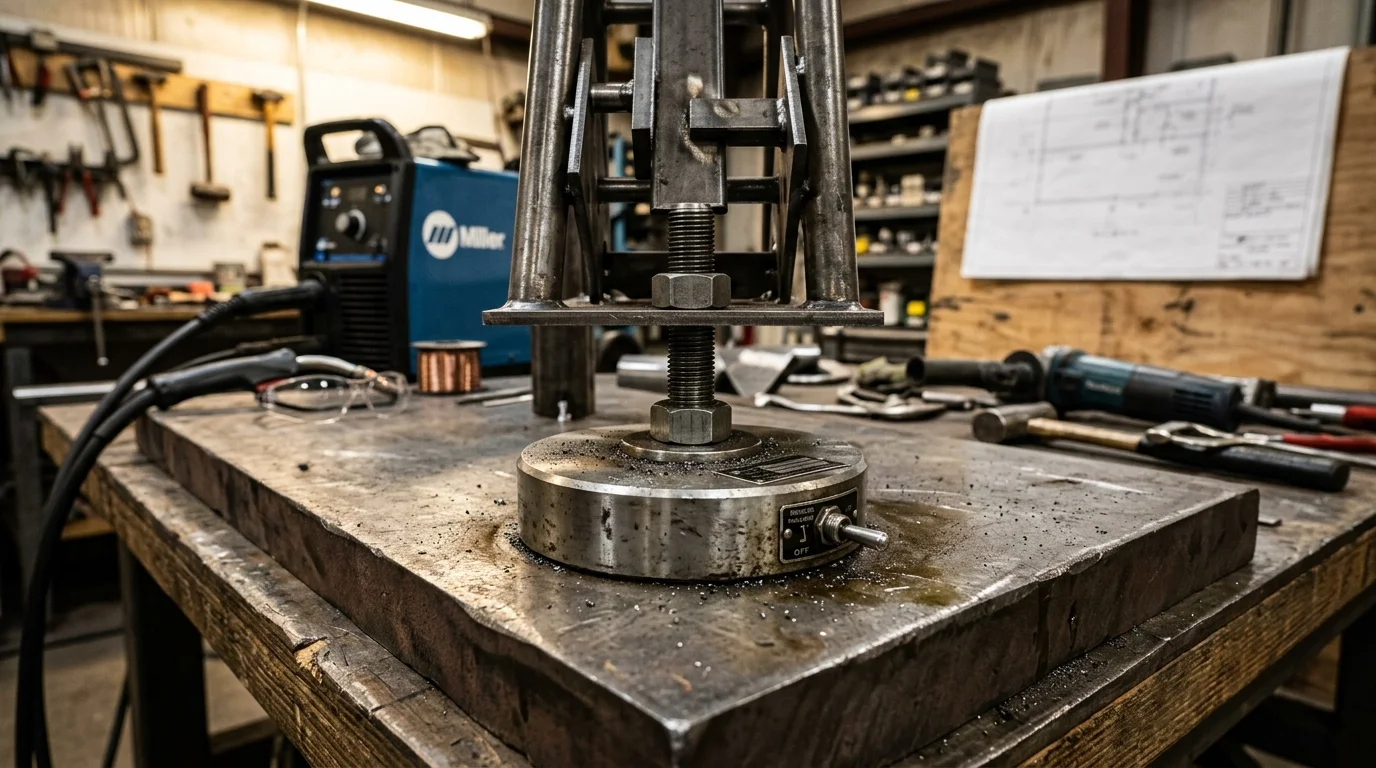

Embuchado magnético para fixação industrial: base metálica cilíndrica com parafuso sobre mesa de trabalho em oficina técnica.

Onde os Embuchados Magnéticos Realmente Brilham (Aplicações)

A versatilidade dos embuchados permite sua aplicação em uma vasta gama de cenários industriais, eliminando a necessidade de furação e solda em muitas situações. Eles são a base para a fixação magnética rápida e segura.

Gabaritos e Dispositivos de Fixação: Posicionamento rápido de peças para processos de solda, montagem, colagem ou inspeção de qualidade. A montagem e desmontagem do setup tornam-se operações de segundos.
Comunicação Visual e Sinalização: Instalação de placas, banners e avisos em estruturas metálicas, estantes e máquinas sem danificar a pintura ou a estrutura.
Organização de Ferramentas (Lean Manufacturing): Criação de painéis de ferramentas customizados em qualquer superfície ferrosa, facilitando o acesso e o controle de inventário.
Automação Industrial: Fixação de sensores, atuadores, chaves fim de curso e câmeras em linhas de produção, permitindo ajustes rápidos de posicionamento.
Indústria Moveleira e Cenografia: Fechamento de portas de armários, fixação de painéis removíveis e montagem de estruturas temporárias.

Fatores Críticos na Especificação de um Embuchado Magnético

Escolher o componente correto vai além de simplesmente olhar a força de tração. A performance depende de uma combinação de fatores que precisam ser analisados com critério técnico.

1. Material do Ímã Interno

A escolha mais comum são os ímãs de neodímio, que oferecem a maior densidade de energia magnética por volume. Para aplicações que exigem maior resistência a altas temperaturas ou um custo mais baixo sem a necessidade de força extrema, os ímãs de ferrite são uma alternativa viável.

2. Temperatura de Trabalho

Este é um ponto de falha frequente. Ímãs de neodímio padrão começam a perder magnetismo permanentemente se expostos a temperaturas acima de 80°C. Para ambientes mais quentes, é obrigatório especificar graus de neodímio para alta temperatura (SH, UH, EH) ou optar por outros materiais, como Samário-Cobalto. Entender como a temperatura afeta o campo magnético é vital para a segurança da aplicação.

3. Superfície de Contato

A força máxima só é atingida em contato direto com uma superfície de aço carbono, plana, lisa e limpa. Qualquer elemento que crie um "entreferro" (air gap), como uma camada de tinta, ferrugem, sujeira ou a rugosidade da superfície, reduzirá a força de fixação. Uma folha de papel entre o ímã e a chapa já causa uma perda de força perceptível.

4. Espessura do Material Base

Para que o circuito magnético se feche com máxima eficiência, a chapa metálica onde o embuchado será fixado precisa ter uma espessura mínima. Fixar um ímã potente em uma chapa muito fina resultará em uma força de atração decepcionante, pois o material base satura magneticamente antes de absorver todo o fluxo.

Aprofunde a sua leitura:

Precisa fixar gabaritos, sensores ou painéis sem furar ou soldar? Fale com um especialista da MagTek e receba a especificação de embuchado ideal para sua carga, superfície e tipo de esforço (tração ou cisalhamento).

Falar com Especialista no WhatsApp | Solicitar Orçamento Técnico

Dúvidas Frequentes (FAQ)

Qual a diferença entre um embuchado magnético e um ímã comum?

A principal diferença é a carcaça de aço (bucha). Ela concentra o campo magnético em uma única face, multiplicando a força de fixação naquela superfície e protegendo o ímã contra impactos. Um ímã comum irradia o campo em todas as direções, sendo menos eficiente para fixação.

O embuchado magnético perde a força com o tempo?

Não em condições normais de uso. Ímãs permanentes, como Neodímio e Ferrite, mantêm seu magnetismo por décadas. A perda de força permanente só ocorre se forem expostos a temperaturas acima do seu limite, a fortes campos magnéticos opostos ou a impactos e vibrações extremas que possam trincar o material magnético.

Posso usar um embuchado em uma superfície de alumínio, inox ou madeira?

Não. A fixação magnética funciona apenas em materiais ferromagnéticos, como aço carbono e ferro. Alumínio, madeira, plástico e a maioria dos aços inoxidáveis (da série 300, austeníticos) não são atraídos por ímãs. É crucial verificar a composição do material base.

Como posso calcular a força correta para minha aplicação?

Primeiro, determine se a força principal será de tração (puxar reto) ou cisalhamento (deslizar lateralmente). Para cisalhamento, considere que a força real será de 15% a 25% da força de tração nominal. Sempre aplique um fator de segurança de, no mínimo, 2 a 3 vezes a força calculada, para compensar variações na superfície, temperatura e na carga aplicada.

Existem embuchados com diferentes tipos de fixação?

Sim. Os modelos mais comuns incluem furo escareado para fixação com parafuso de cabeça chata, furo reto, rosca interna fêmea ou pino com rosca externa macho. Essa variedade permite integrar o embuchado em praticamente qualquer projeto mecânico.
