Base Magnética Industrial: Guia de Força e Aplicação

No chão de fábrica, a necessidade de um ponto de ancoragem temporário, mas absolutamente rígido, é uma constante. Seja para fixar um relógio comparador com precisão micrométrica ou para posicionar um gabarito de solda, a instabilidade não é uma opção. É nesse cenário que a base magnética industrial deixa de ser um acessório e se torna uma ferramenta estratégica, garantindo repetibilidade e segurança.

Muitos veem a base magnética como um simples ímã com uma alavanca. Essa simplificação é a origem de muitos problemas de performance e até acidentes. Uma base bem especificada é a diferença entre um processo fluido e uma parada de máquina para realinhar uma ferramenta que se moveu milímetros (o suficiente para arruinar uma peça cara).

Base Magnética Manual vs. Elétrica: A Decisão Começa no Acionamento

A primeira bifurcação na escolha de uma base magnética é o seu método de acionamento. A decisão impacta diretamente a aplicação, a segurança e a flexibilidade da operação.

Base Magnética Manual (ou Mecânica)

A base magnética manual é a mais comum em ferramentarias e bancadas de manutenção. Seu funcionamento é puramente mecânico: ao girar uma alavanca, um conjunto de ímãs internos é rotacionado, alinhando ou desalinhando os polos magnéticos. Quando alinhados, o campo magnético é projetado para fora, fixando a base. Quando desalinhados, o campo é contido internamente, liberando a peça.

Vantagens da base manual:

Portabilidade e Autonomia: Não depende de energia elétrica, podendo ser usada em qualquer lugar.
Segurança Intrínseca: Uma vez acionada, não solta a peça em caso de queda de energia. É um sistema à prova de falhas elétricas.
Custo-benefício: Geralmente possui um investimento inicial menor para forças de fixação mais baixas.

A armadilha aqui é subestimar a força necessária. Uma base manual pequena, ideal para um relógio apalpador, jamais servirá para segurar um dispositivo pesado contra as forças de vibração de uma usinagem.

Base Magnética Elétrica (Eletroímã)

Diferente da manual, a base magnética elétrica utiliza a energia para gerar o campo. Trata-se de um eletroímã robusto que, quando energizado, cria um campo magnético intenso e, quando desenergizado, o campo cessa completamente. Existem também as versões eletropermanentes, que usam um pulso elétrico para ativar e outro para desativar, mantendo a força sem consumo contínuo de energia.

Vantagens da base elétrica:

Força Elevada: Alcançam forças de tração muito superiores às bases manuais de mesmo tamanho.
Acionamento Remoto: Podem ser integradas a sistemas automatizados, CLPs e botoeiras, permitindo a operação à distância.
Velocidade: O ciclo de ligar/desligar é instantâneo, otimizando processos de pega e solta (pick-and-place).

O ponto de atenção é a segurança. Em um eletroímã convencional, a perda de energia significa a perda total da força de fixação, o que pode ser catastrófico. Por isso, em aplicações críticas, sistemas de backup (no-breaks) ou bases eletropermanentes são mandatórios.

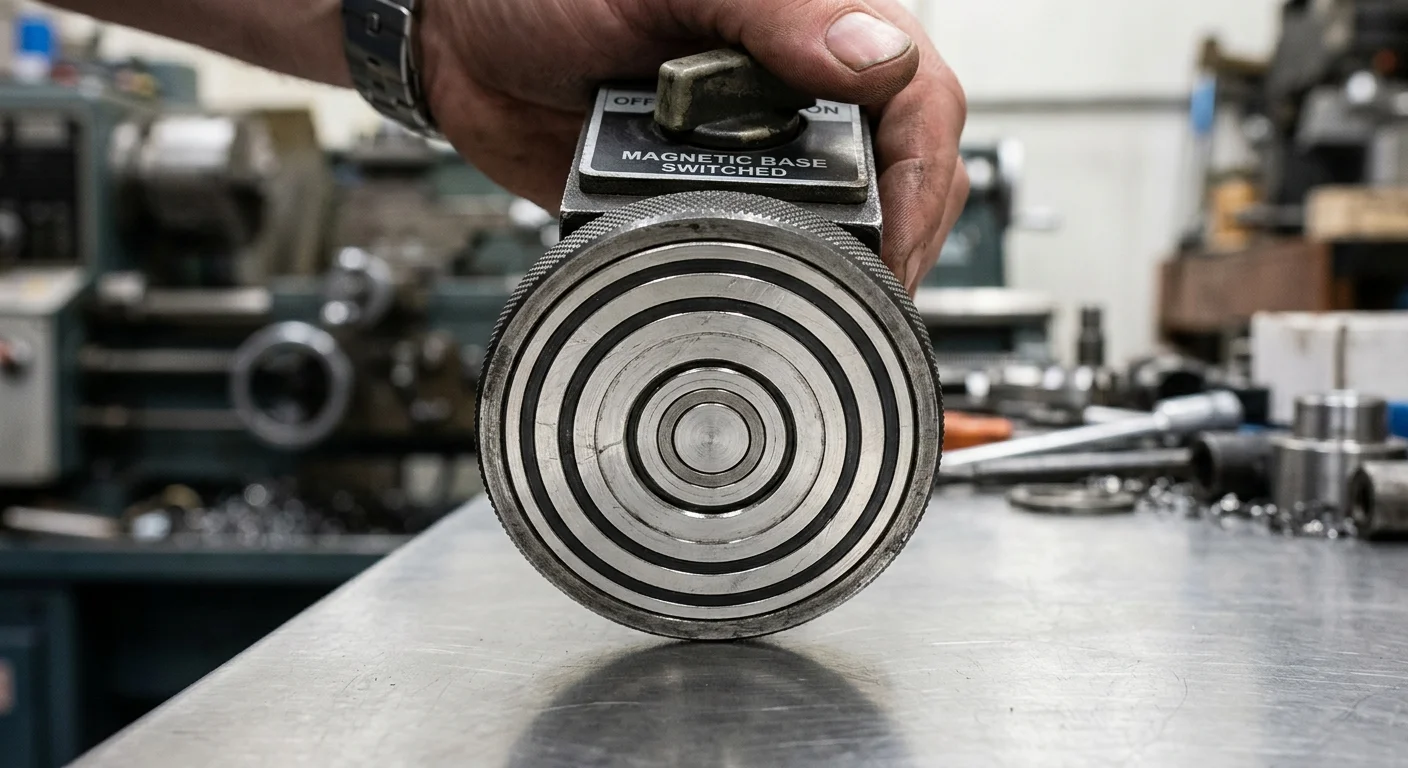

Base magnética industrial circular com anéis concêntricos metálicos, segurada por mão humana sobre bancada de oficina mecânica.

Fatores Críticos de Especificação que o Catálogo Não Conta

A performance real de uma base magnética no campo depende de variáveis que vão muito além do número estampado em sua carcaça. Ignorar esses fatores é o caminho mais curto para a frustração.

Força de Tração vs. Gauss: A Métrica que Importa

O erro mais comum é confundir a medição em Gauss com a capacidade de fixação. Gauss mede a densidade do fluxo magnético em um ponto, enquanto a força de tração (medida em quilograma-força, ou kgf) mede a força real necessária para arrancar a base de uma superfície ideal. Para aplicações de fixação magnética, a força de tração é o que garante que seu dispositivo não vai se mover. Discutimos essa diferença em detalhes no artigo Gauss vs. Força de Tração: O erro que custa caro.

O Inimigo Invisível: O Entreferro (Air Gap)

O entreferro é qualquer espaço não magnético entre a base e a superfície metálica. Isso inclui uma camada de tinta, ferrugem, carepa de laminação, sujeira ou até mesmo a rugosidade da superfície. Uma folha de papel (cerca de 0,1 mm) pode reduzir a força de tração em mais de 20%. Uma superfície irregular ou suja pode inutilizar a base mais potente. A força nominal é sempre medida em uma placa de aço carbono limpa, polida e com espessura suficiente.

Espessura e Material da Superfície de Contato

O campo magnético precisa de um caminho para "fechar" seu circuito. Se a chapa onde a base é fixada for muito fina, ela atinge a saturação magnética rapidamente e não consegue absorver todo o fluxo, resultando em uma força de fixação drasticamente menor. Como regra prática, a espessura da chapa deve ser de, no mínimo, a metade do diâmetro ou da menor dimensão da face de contato da base. Além disso, a base só funcionará em materiais ferromagnéticos (como a maioria dos aços carbono e ferros fundidos). Ela não terá efeito em alumínio, cobre, latão ou na maioria dos aços inoxidáveis austeníticos.

NCM para Base Magnética: Entendendo a Classificação Fiscal

Uma dúvida comum no departamento de compras é sobre a base magnética NCM (Nomenclatura Comum do Mercosul). A classificação fiscal correta é vital para processos de importação e para a tributação adequada. Geralmente, bases magnéticas e dispositivos similares de fixação se enquadram no código 8505.11.00 ("Ímãs permanentes e artefatos destinados a se tornarem ímãs permanentes, de metal"). No entanto, se a base for parte de um equipamento maior ou tiver características específicas, o código pode variar. É sempre recomendado validar a NCM com um despachante aduaneiro ou diretamente com o fornecedor, que possui a expertise sobre a classificação de seus produtos.

Aprofunde a sua leitura:

Precisa especificar a base magnética ideal para sua aplicação? Fale com um especialista técnico da MagTek e receba uma recomendação sob medida para a sua carga, superfície e processo.

Falar com Especialista no WhatsApp | Solicitar Orçamento Técnico

Dúvidas Frequentes (FAQ)

Qual a principal diferença entre uma base magnética manual e uma elétrica?

A base manual usa um mecanismo interno para ativar/desativar o campo de ímãs permanentes, não necessitando de energia. A base elétrica é um eletroímã que precisa de corrente elétrica contínua para gerar e manter a força de fixação.

A base magnética funciona em qualquer tipo de metal?

Não. Ela funciona apenas em materiais ferromagnéticos, como aço carbono e ferro fundido. Não adere em alumínio, cobre, latão ou na maioria dos aços inoxidáveis (como o 304 e 316).

Como a pintura ou sujeira na superfície afetam a força da base?

Qualquer camada de material não magnético (tinta, ferrugem, poeira, óleo) cria um "entreferro" ou air gap, que reduz drasticamente a força de fixação. A força nominal informada pelo fabricante é sempre medida em uma superfície de aço limpa, plana e espessa.

O que significa a força de tração (kgf) de uma base magnética?

É a força, medida em quilogramas-força, necessária para puxar (arrancar) a base perpendicularmente de uma chapa de aço ideal. É a métrica mais importante para aplicações de fixação, pois indica a capacidade real de sustentação do equipamento.

Posso usar uma base magnética de cabeça para baixo ou na vertical?

Sim, mas com um fator de segurança elevado. A força de cisalhamento (quando a força é aplicada paralelamente à superfície) é significativamente menor que a força de tração. Para aplicações verticais ou invertidas, utilize uma base com força de tração de, no mínimo, 3 a 4 vezes o peso do objeto a ser fixado para compensar vibrações e garantir a segurança.

Qual o NCM de uma base magnética industrial?

A classificação mais comum para bases magnéticas com ímãs permanentes é a NCM 8505.11.00. Contudo, dependendo da complexidade e da aplicação, a classificação pode variar. É fundamental confirmar o código com seu fornecedor ou um especialista em comércio exterior.
