Grade Magnética Gaveta: Simples ou Automática?

A decisão entre uma grade magnética gaveta simples ou automática parece, à primeira vista, uma questão de orçamento. No entanto, essa escolha define a fronteira entre um custo operacional baixo e previsível e um gargalo caro e arriscado escondido na sua linha de produção. A pergunta correta não é 'qual é mais barata?', mas sim 'qual delas realmente protege meu processo e meu caixa?'.

Na prática, a experiência em chão de fábrica mostra que a economia inicial com uma grade de limpeza manual pode ser rapidamente consumida por custos ocultos. Paradas de linha, inconsistência na limpeza, riscos de segurança para o operador e perda de produto são fatores que raramente entram na planilha de compra, mas que impactam diretamente a produtividade.

A Realidade da Grade Magnética com Limpeza Manual

Uma grade magnética simples exige que um operador interrompa o fluxo de material, abra o equipamento, remova o conjunto de tubos magnéticos e os limpe manualmente, raspando os contaminantes ferrosos. Parece fácil, mas é aqui que os problemas começam.

Inconsistência Humana: A frequência e a qualidade da limpeza dependem do operador. Em um turno movimentado, a limpeza pode ser adiada. Quando isso acontece, a grade magnética satura, perde eficiência e, no pior cenário, libera contaminantes de volta no seu produto. Já vi casos em que a grade, por estar sobrecarregada, se tornou uma fonte de contaminação em vez de uma barreira.
Downtime Programado (e não programado): Cada limpeza é uma parada de máquina. Se o seu processo exige limpeza a cada duas horas, estamos falando de múltiplas interrupções por dia. Multiplique o tempo de parada pelo custo da sua linha ociosa ao longo de um ano. O resultado é sempre surpreendente.
Risco Operacional e Segurança: Os contaminantes ferrosos retidos são frequentemente pequenos, pontiagudos e cortantes (fagulhas de solda, cavacos, arames). A limpeza manual expõe o operador a riscos de cortes e perfurações, mesmo com luvas. Além disso, a força dos ímãs de neodímio de alta intensidade pode causar acidentes de esmagamento se manuseada incorretamente.
Perda de Matéria-Prima: É praticamente impossível raspar apenas o contaminante. Uma quantidade significativa de produto bom acaba sendo descartada junto com o metal, um desperdício contínuo e direto.

Quando a Grade Simples Ainda Faz Sentido?

Apesar das desvantagens, a grade manual tem seu lugar. Em processos com baixo volume de produção, baixíssima expectativa de contaminação ferrosa ou em aplicações onde as paradas de linha já são frequentes por outros motivos, o investimento inicial menor pode ser justificável. É uma solução para pontos não críticos do processo.

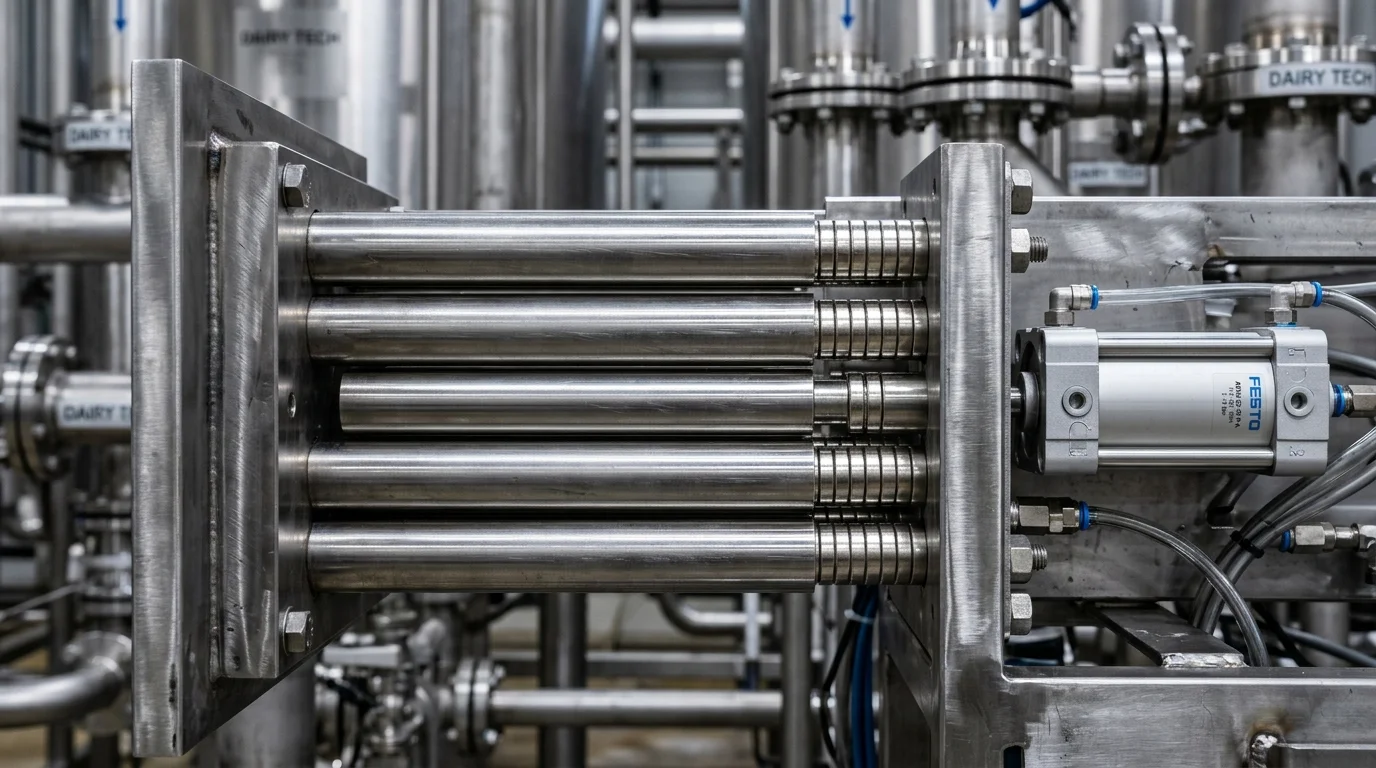

Grade magnética gaveta automática com barras de aço inox alinhadas horizontalmente e pistão pneumático em estrutura metálica.

A Lógica da Grade Magnética Gaveta Automática

Uma grade magnética automática elimina a intervenção humana do processo de limpeza. Por meio de atuadores pneumáticos, o sistema retrai os núcleos magnéticos para dentro do corpo do equipamento. Sem o campo magnético para segurá-los, os contaminantes ferrosos simplesmente caem em uma caixa de descarte, de forma rápida e segura.

Os benefícios são uma resposta direta às falhas do sistema manual:

Consistência Absoluta: A limpeza pode ser programada no CLP da sua linha para ocorrer em intervalos precisos (a cada 30 minutos, por exemplo) ou acionada por um simples comando. Isso garante que a eficiência de separação seja máxima, 24 horas por dia. Para a indústria alimentícia e farmacêutica, essa repetibilidade é um pilar para a conformidade com normas de segurança.
Uptime Maximizado: Um ciclo de limpeza automática dura segundos. A perda de produção é insignificante em comparação com a parada necessária para uma limpeza manual. A linha praticamente não para.
Segurança Total do Operador: O processo é totalmente enclausurado. O operador não tem contato com os campos magnéticos de alta intensidade nem com os contaminantes metálicos afiados. Isso simplifica a adequação a normas como a NR-12.
Redução Drástica da Perda de Produto: A descarga do contaminante é instantânea e precisa, minimizando a quantidade de matéria-prima que é descartada junto.

O Cálculo do ROI: Automático vs. Manual

A decisão final deve ser baseada em números. O investimento inicial (CAPEX) em uma grade automática é maior, mas seu custo operacional (OPEX) é imensamente menor. Para calcular o ponto de equilíbrio, considere:

Custo do Downtime: (Minutos por limpeza manual) x (Número de limpezas por dia) x (Custo da hora/máquina parada) x (Dias de operação no ano).
Custo da Mão de Obra: (Tempo do operador por limpeza) x (Custo/hora do operador) x (Número de limpezas no ano).
Custo da Perda de Produto: (Kg de produto perdido por limpeza) x (Custo por Kg) x (Número de limpezas no ano).
Custo do Risco: Qual o valor de um lote de produto reprovado? De um recall de marca? De um molde de injeção danificado na indústria plástica por um fragmento de metal que passou por uma grade saturada?

Na maioria das operações industriais de médio a alto volume, o retorno sobre o investimento em uma grade magnética automática é surpreendentemente rápido, muitas vezes inferior a 12 meses. É um equipamento que se paga com a eficiência e a segurança que proporciona.

Para fluxos intermediários, uma grade magnética semi-automática pode ser um excelente meio-termo, simplificando a limpeza sem a necessidade de um sistema pneumático completo. A escolha depende de uma análise honesta do seu processo. A economia que parece óbvia na compra pode se transformar em um prejuízo recorrente na operação.

Precisa proteger sua linha contra contaminação metálica com uma solução prática?

Conheça a grade magnética gaveta da MagTek e escolha entre o modelo simples ou automático conforme o volume da sua operação. Ver Grade Magnética Gaveta →

Dúvidas Frequentes (FAQ)

Qual a frequência de limpeza ideal para uma grade magnética gaveta?

A frequência ideal depende diretamente do nível de contaminação do seu produto. Em um sistema manual, isso exige inspeção constante. A grande vantagem dos sistemas automáticos é poder programar limpezas frequentes (a cada 30 ou 60 minutos, por exemplo) sem interromper a produção, garantindo que a grade nunca sature.

A grade automática é muito mais cara que a simples?

O investimento inicial (CAPEX) é maior devido aos componentes pneumáticos e à construção mais complexa. No entanto, o custo operacional (OPEX) é drasticamente menor. O ROI (Retorno sobre o Investimento) é frequentemente alcançado em menos de um ano, considerando a economia com mão de obra, tempo de parada e redução de perdas de produto.

É possível automatizar uma grade magnética simples que já tenho instalada?

Tecnicamente, é um processo complexo e raramente vantajoso financeiramente. A adaptação exigiria uma reforma completa da estrutura, carcaça e dos componentes internos. Na maioria dos casos, é mais eficiente e seguro substituir o equipamento por um modelo projetado desde o início para ser automático.

Qual a força magnética (em Gauss) que minha grade gaveta precisa ter?

A força depende do seu produto (granulometria, umidade, fluxo) e do tipo de contaminante que você precisa remover. Grades com ímãs de neodímio de alta intensidade, com picos de campo acima de 12.000 Gauss, são comuns para aplicações críticas. Contudo, é um erro focar apenas no Gauss. O projeto do circuito magnético é tão importante quanto o valor de pico. Lembre-se que Gauss e força de atração são coisas diferentes e ambas precisam ser consideradas.

A limpeza automática pode danificar os ímãs ao longo do tempo?

Não. Em um equipamento bem projetado, os núcleos magnéticos são totalmente protegidos por tubos de aço inoxidável selados. O sistema automático apenas movimenta esses núcleos internamente, sem expô-los a qualquer tipo de impacto, abrasão ou contato com o produto. A vida útil dos ímãs não é afetada pelo processo de limpeza automática.
