Como Escolher Filtro Magnético para Líquidos (Guia 2024)

Um lote inteiro de xarope farmacêutico reprovado por micropartículas metálicas. Uma bomba de polpa de fruta danificada por um fragmento de inox. Esses cenários não são hipotéticos; são prejuízos reais que testemunhamos em chão de fábrica. A causa raiz, muitas vezes, é a ausência ou a especificação incorreta de um ponto crítico de controle: o filtro magnético para líquidos.

A escolha desse equipamento não é uma simples compra de prateleira. Envolve uma análise técnica que, se negligenciada, resulta em um equipamento que ou se torna um gargalo na produção, ou pior, não captura a contaminação ferrosa que deveria. Este guia é um passo a passo direto, baseado em décadas de experiência em campo, para blindar seu processo.

Passo 1: Diagnóstico do Fluido e do Processo

Antes de pensar em ímãs, olhe para o seu produto. As características do líquido ditam 80% do projeto do filtro. Ignore isso e você terá problemas de perda de carga, limpeza ineficiente ou até mesmo danos ao equipamento.

Viscosidade (cP): Um óleo lubrificante de alta viscosidade exige um design de filtro com maior espaçamento entre as velas magnéticas para não se tornar uma barreira. Já para água ou sucos, o arranjo pode ser mais denso, maximizando a área de captura.
Temperatura de Operação: A eficiência dos ímãs de neodímio, os mais comuns em aplicações de alta performance, decai com a temperatura. Para processos que operam acima de 80°C, é mandatório especificar ímãs com maior grau de resistência térmica (como as séries SH, UH, EH) ou até mesmo considerar ímãs de Samário Cobalto para temperaturas extremas.
Abrasividade e Corrosividade: Líquidos com partículas abrasivas (como polpas com sementes) ou quimicamente agressivos (como ácidos) exigem uma construção robusta, geralmente em Aço Inox 316L, para evitar o desgaste prematuro da carcaça e das velas.

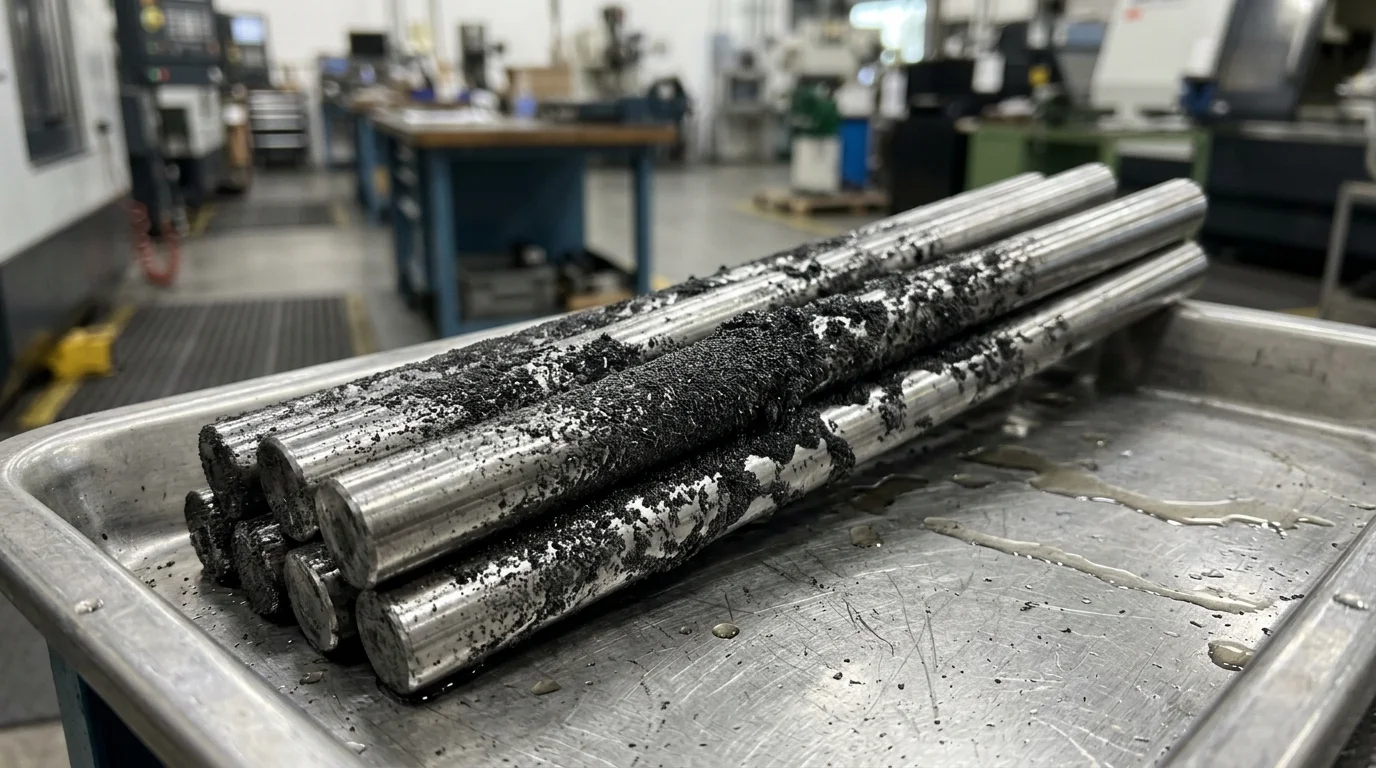

Filtro magnético para linha de líquidos: barras metálicas cilíndricas cobertas por partículas pretas em bandeja de inox.

Passo 2: Mapeamento do Contaminante Ferroso

O que você precisa capturar? A resposta a essa pergunta define a potência magnética necessária. Não existe uma solução única para todos.

Contaminação Fina (Pó de Usinagem, Ferrugem): Partículas muito pequenas e de baixa suscetibilidade magnética exigem um gradiente magnético altíssimo. Isso significa que não basta ter um campo de alto Gauss; é preciso que a intensidade do campo varie bruscamente em uma curta distância. Filtros com múltiplas velas magnéticas finas e próximas são mais eficazes aqui.
Contaminação Grosseira (Parafusos, Porcas, Clipes): Fragmentos maiores são mais fáceis de capturar. Um campo magnético de alta intensidade (Gauss) é suficiente. Nesses casos, um filtro magnético tipo bala, com um único e potente núcleo magnético, pode ser uma solução eficiente e de fácil limpeza.

Uma armadilha comum é focar apenas no valor de Gauss informado pelo fabricante. Sem entender o gradiente, você pode ter um filtro de "12.000 Gauss" que é ineficaz para a contaminação fina que está realmente causando problemas no seu produto final.

Passo 3: Vazão (m³/h) e Pressão (bar) da Linha

O filtro magnético não pode ser um gargalo. A vazão da sua linha de produção é um dado crítico para dimensionar corretamente o diâmetro das conexões e a área livre interna do filtro. Um filtro subdimensionado causará uma perda de carga excessiva, forçando as bombas e reduzindo a eficiência de todo o sistema.

A pressão máxima de operação também é um fator de segurança fundamental. O corpo do filtro deve ser projetado e, se necessário, testado hidrostaticamente para suportar a pressão da linha sem risco de vazamentos ou falhas estruturais, especialmente em sistemas de alta pressão.

Passo 4: Design Construtivo e Normas Sanitárias

A forma como o filtro é construído impacta diretamente na segurança do produto e na facilidade de operação. Para a indústria alimentícia e farmacêutica, este passo é inegociável.

Material de Construção: Aço Inox 304 é comum, mas para produtos corrosivos ou que exigem máxima higiene, o Aço Inox 316L é o padrão.
Acabamento Sanitário: Soldas lisas, ausência de frestas e pontos de acúmulo de produto são essenciais. O polimento interno (espelhado) facilita a limpeza e evita a proliferação de bactérias.
Tipo de Conexão: Flanges (DIN, ASA, JIS) ou conexões rápidas (TC, SMS, RJT) devem ser compatíveis com o padrão da sua tubulação para garantir uma instalação sem adaptações.
Sistema de Vedação: Anéis de vedação devem ser de material atóxico e compatível com o produto e os processos de limpeza (CIP - Clean-in-place). Silicone, EPDM e Viton são os mais utilizados.

Passo 5: Sistema de Limpeza e Manutenção

Um filtro magnético só é eficiente se for limpo regularmente. A dificuldade na limpeza é a principal causa de negligência na manutenção. Já vi filtros tão saturados de contaminantes que deixaram de funcionar e, pior, começaram a liberar o material retido de volta no fluxo.

Limpeza Manual: É o sistema mais simples. O operador remove as velas magnéticas da carcaça e as limpa manualmente. É eficaz para linhas com baixa contaminação ou onde a parada para limpeza não é um problema.
Limpeza Semi-automática (Easy Clean): As velas magnéticas estão dentro de uma bainha de inox. Para limpar, o operador puxa o conjunto magnético, e o material ferroso cai da bainha (que não é magnética) por gravidade. Reduz drasticamente o tempo de limpeza e o contato do operador com o contaminante.

A escolha entre os sistemas é uma decisão econômica. Calcule o custo da parada de linha e da mão de obra para limpeza. Frequentemente, o investimento em um sistema de limpeza semi-automático se paga em poucos meses, apenas com a redução do tempo de máquina parada.

Selecionar o filtro magnético para líquidos correto é um investimento direto na qualidade do seu produto e na proteção dos seus ativos. Seguir estes passos garante uma especificação técnica precisa, eliminando achismos e protegendo sua linha de produção de forma eficaz e mensurável.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Qual a diferença entre um filtro magnético e uma peneira ou filtro de malha?

A principal diferença está no tipo de contaminante que cada um remove. Peneiras e filtros de malha removem partículas com base no seu tamanho físico. Já o filtro magnético atua especificamente na remoção de contaminantes ferrosos (ferro, aço, inox magnético), independentemente do tamanho. Eles são complementares: um filtro magnético pode capturar uma partícula de pó de ferro finíssima que passaria facilmente por uma malha.

Com que frequência devo limpar o filtro magnético?

A frequência ideal depende do nível de contaminação da sua linha. A recomendação é inspecionar o filtro diariamente na primeira semana de operação para estabelecer uma linha de base. A partir daí, a frequência pode ser ajustada. Uma boa prática é registrar a quantidade de material coletado para monitorar o desgaste de equipamentos a montante.

O filtro magnético pode alterar as características do meu produto (sabor, cor, textura)?

Não. Os filtros magnéticos são construídos com materiais inertes, como Aço Inox 304 ou 316L, e os campos magnéticos não afetam as propriedades organolépticas de produtos alimentícios, químicos ou farmacêuticos. O processo é puramente físico e seguro para o produto.

Qual a potência em Gauss ideal para meu processo?

Não existe um número mágico. A potência necessária depende do tipo de contaminante. Para partículas finas e de baixa suscetibilidade (como inox da série 400), são necessários campos de altíssimo gradiente, geralmente acima de 10.000 Gauss. Para contaminação grosseira, campos de 4.000 a 7.000 Gauss podem ser suficientes. A especificação correta deve ser discutida com um especialista em separação magnética.

É possível instalar um filtro magnético em uma linha vertical?

Sim, é perfeitamente possível. No entanto, a instalação ideal é em trechos horizontais ou inclinados da tubulação. Em fluxos verticais ascendentes, a força da gravidade atua contra a captura de partículas, podendo exigir um campo magnético mais forte para garantir a retenção eficiente.
