Tipos de Separadores Magnéticos: Guia para Indústria

Um parafuso solto na linha de moagem. Uma fina limalha metálica vinda do desgaste de uma rosca. Parece pouco, mas no chão de fábrica, isso representa o início de um desastre. Já vi pessoalmente um molde de injeção de R$ 200.000 ser inutilizado por um contaminante ferroso que passou despercebido. O custo não é apenas a peça danificada; é a parada de máquina, o atraso na entrega e, no pior cenário, um recall que destrói a reputação da marca. A escolha correta de um separador magnético não é um luxo, é uma apólice de seguro para a sua operação.

O erro mais comum é pensar que 'qualquer ímã serve'. Essa mentalidade simplista ignora as variáveis críticas do processo: o produto (pó, grão, líquido?), o fluxo (gravidade, pneumático?) e o tipo de contaminante. Um equipamento subdimensionado ou mal aplicado é, na prática, o mesmo que não ter nada. Vamos detalhar os principais tipos de separadores magnéticos e mapear qual deles resolve o gargalo específico da sua linha de produção.

O Fator Decisivo: Contato Direto vs. Separação à Distância

Antes de mergulhar nos modelos, é preciso entender a física por trás da eficiência. A eficácia de um sistema de separação magnética depende fundamentalmente de como o produto e o contaminante interagem com o campo magnético. Isso nos divide em duas grandes categorias de aplicação:

Sistemas de Contato Direto: O material flui diretamente sobre ou através de uma superfície magnética. São ideais para capturar partículas ferrosas finas e de baixa suscetibilidade magnética, pois a proximidade maximiza a força de atração. É o caso de grades e filtros.
Sistemas de Extração à Distância: O campo magnético projeta-se para 'pescar' os contaminantes de um fluxo de material que passa a uma certa distância. São usados para contaminantes maiores e em fluxos de grande volume, como em correias transportadoras. Polias e separadores suspensos se encaixam aqui.

Compreender essa diferença é o primeiro passo para filtrar as opções e focar no que realmente faz sentido para o seu processo.

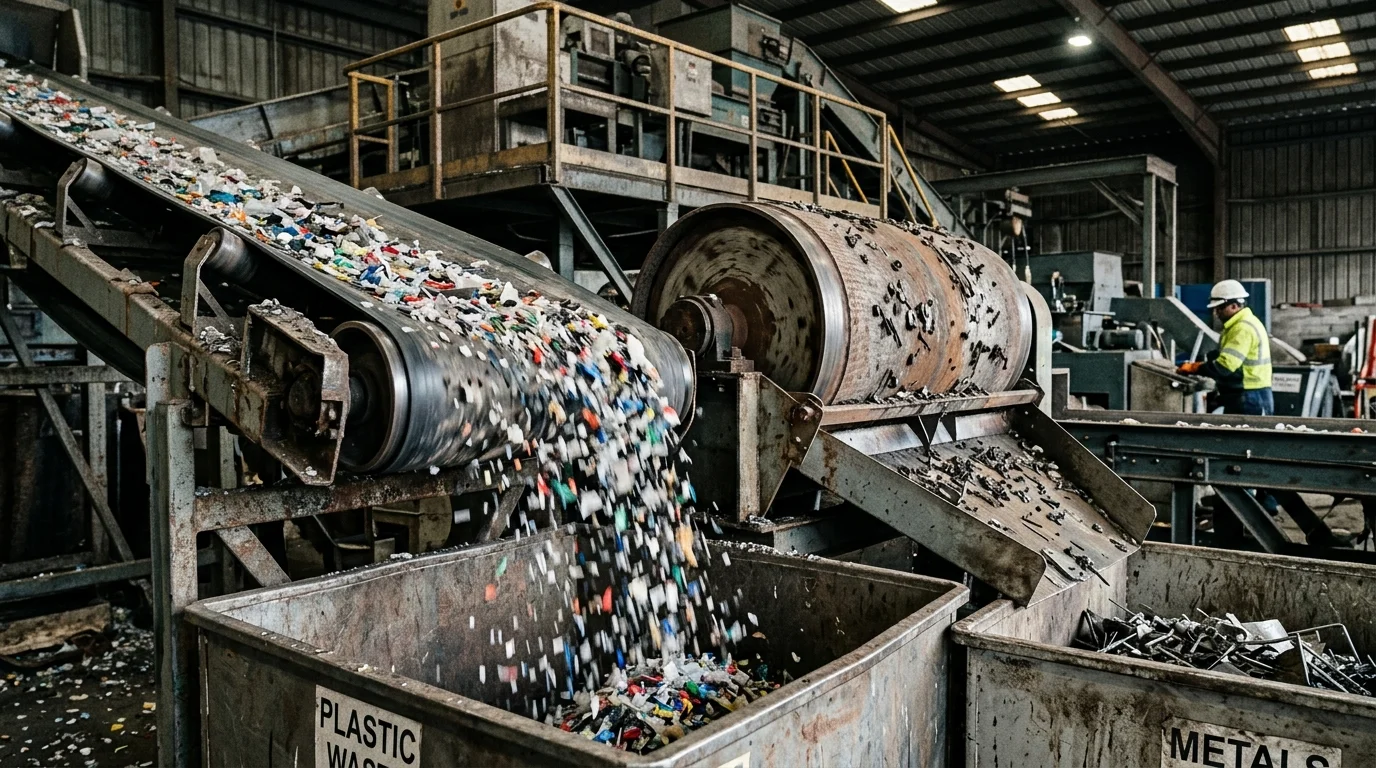

Separador magnético em aplicação industrial: tambor separando metais de resíduos plásticos coloridos em esteiras e caçambas.

Análise Detalhada: Qual Separador Magnético para Qual Aplicação?

Cada equipamento foi projetado para um cenário específico. Instalar a ferramenta errada não apenas falha em proteger, como pode até atrapalhar o fluxo de produção. Vamos analisar os principais modelos e seus usos ideais.

Grades Magnéticas: O Guardião dos Fluxos por Gravidade

Quando seu produto (grãos, pós, plásticos granulados) flui por gravidade através de funis, silos ou dutos verticais, as grades magnéticas são a linha de frente. Elas consistem em barras magnéticas de alta intensidade que forçam o material a passar em zigue-zague, garantindo máximo contato.

Ideal para: Indústria alimentícia (açúcar, farinha, grãos), plástica (masterbatch, PVC em pó) e química.
Armadilha Comum: Instalar uma grade com espaçamento muito pequeno entre as barras em um produto com má fluidez. O resultado? Um bloqueio completo da passagem, causando uma parada de produção. É vital analisar a granulometria e as características de fluxo do seu material.
Modelos: Vão desde a grade simples para inspeção manual até modelos com sistema de gaveta e limpeza automática para processos contínuos.

Filtros Magnéticos: A Proteção Essencial para Linhas de Líquidos e Pastas

Em qualquer linha que bombeia líquidos, polpas ou pastas — de xarope de glicose a polpa de celulose — a contaminação ferrosa é um risco constante, geralmente vinda do desgaste de bombas e tubulações. Os filtros magnéticos são projetados para serem instalados diretamente na tubulação, sem criar perda de carga significativa.

Ideal para: Indústria de alimentos (chocolate, caldas, sucos), farmacêutica, cerâmica e química.
Ponto Crítico: O design sanitário. Para aplicações alimentícias e farmacêuticas, o acabamento interno polido e a construção em aço inox 316L são inegociáveis para evitar a proliferação de bactérias. O filtro magnético para líquidos correto atende a essas normas.
Experiência Prática: Uma vez, um cliente na indústria de laticínios teve um lote inteiro reprovado por pontos pretos no iogurte. O problema era a 'ferrugem' microscópica liberada por uma bomba antiga. A instalação de um filtro magnético em linha resolveu o problema na fonte e salvou o contrato com um grande varejista.

Placas, Tambores e Polias: Soluções para Grandes Volumes

Quando o volume é alto e o material é transportado em calhas ou esteiras, outras soluções se tornam mais eficientes.

Placas Magnéticas: Instaladas na parte inferior ou suspensas sobre calhas e dutos, as placas magnéticas de separação são eficazes para 'limpar' a camada de produto em contato com elas. São uma solução de bom custo-benefício para fluxos menos densos.
Tambores Magnéticos: O tambor magnético é uma unidade robusta onde um arco magnético estacionário de 180° fica dentro de uma carcaça de aço inox rotativa. O material cai sobre o tambor; o produto não magnético segue sua trajetória normal, enquanto o ferroso fica preso e é descartado em um ponto separado. Perfeito para reciclagem e indústria de grãos.
Polias Magnéticas: A polia magnética substitui o rolo de descarga de uma correia transportadora. Ela transforma a própria esteira em um separador, limpando o material de forma contínua e automática. É a solução definitiva para a mineração e reciclagem.

Separadores Suspensos (Overbands): Para Contaminantes Pesados

Para extrair peças ferrosas maiores (ferramentas, vergalhões, peças de máquinas) de um fluxo de material em uma esteira (brita, carvão, lixo), o separador suspenso é a escolha. Instalado transversalmente ou longitudinalmente sobre a correia, seu campo magnético profundo 'pesca' os contaminantes antes que eles danifiquem um britador ou moinho. A escolha entre um modelo de ímã permanente e um eletroímã dependerá da carga de trabalho e da necessidade de ligar/desligar o campo.

Checklist Final: Como Especificar o Separador Correto

Antes de decidir, responda a estas perguntas. A resposta honesta a cada uma delas apontará para o equipamento ideal e evitará um investimento ineficaz.

Qual a natureza do meu produto? (Pó, granulado, líquido, pasta, sólido a granel?)
Como ele é transportado? (Gravidade, bombeamento, correia, transporte pneumático?)
Qual o tamanho e tipo do contaminante que preciso remover? (Pó fino, limalha, parafusos, chapas?)
Qual a vazão e a camada de material na minha linha? (kg/h, m³/h, espessura na esteira?)
Qual a temperatura do processo no ponto de instalação? (Ímãs de neodímio, por exemplo, têm limites de temperatura).
Qual a necessidade de limpeza? (Manual é aceitável ou preciso de um sistema automático para não parar a produção?)

A seleção de separadores magnéticos é uma ciência. Envolve entender o processo, o produto e o risco. Investir tempo nessa análise protege seus equipamentos, garante a qualidade do seu produto e, acima de tudo, preserva a saúde financeira da sua operação.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Qual a diferença entre um separador magnético e um detector de metais?

A função é diferente. O separador magnético REMOVE a contaminação ferrosa do fluxo de produto. O detector de metais APENAS IDENTIFICA a presença de qualquer tipo de metal (ferroso, não ferroso e aço inox) e geralmente aciona um alarme ou um sistema de rejeição. Em muitas indústrias, como a alimentícia, eles trabalham em conjunto: o separador magnético remove o grosso da contaminação ferrosa para proteger os equipamentos, e o detector de metais atua como um ponto crítico de controle de qualidade no final da linha.

Com que frequência devo limpar meu separador magnético?

A frequência depende diretamente do nível de contaminação da sua matéria-prima e do seu processo. A recomendação é inspecionar o equipamento com alta frequência no início (diariamente ou a cada turno) para estabelecer uma linha de base. Se houver pouco acúmulo, a frequência pode ser reduzida. Um separador saturado de contaminantes perde a eficiência e pode permitir que novas partículas passem. Equipamentos com limpeza automática eliminam essa variável.

Um ímã permanente perde a força com o tempo?

Em condições normais de operação, não. Ímãs modernos de terras raras (Neodímio) e Ferrite têm uma vida útil extremamente longa. A perda de força só ocorre se eles forem expostos a fatores externos extremos, como temperaturas acima do seu limite de trabalho, fortes impactos mecânicos ou campos magnéticos desmagnetizadores muito potentes. Para 99% das aplicações industriais, a força magnética se manterá estável por décadas. Leia mais sobre isso em nosso artigo: Ímã Perde Força com o Tempo? A Resposta Definitiva.

Qual a força magnética (Gauss) necessária para minha aplicação?

Não existe um número mágico. A 'força' necessária depende do tipo de contaminante, da velocidade do fluxo e da distância de atuação. Partículas finas e de baixa suscetibilidade magnética (como pó de inox 430) exigem um gradiente de campo magnético muito alto e contato próximo, geralmente acima de 10.000 Gauss na superfície. Já para capturar um parafuso em uma calha, uma placa com 3.000 Gauss pode ser suficiente. A especificação correta deve ser feita por um especialista que analise todas as variáveis do seu processo.

É possível instalar um separador magnético em uma linha de produção já existente?

Sim, absolutamente. A maioria dos equipamentos magnéticos, como grades, filtros em linha e placas, são projetados para serem facilmente adaptados (retrofit) em tubulações, dutos e calhas existentes com flanges padrão ou adaptações simples. A engenharia de aplicação é fundamental para garantir que a instalação seja feita no ponto mais estratégico e sem comprometer o fluxo da produção.
