Um parafuso solto. Uma lasca de metal de uma manutenção anterior. Na teoria, são pequenos. Na prática, dentro de um fluxo de material a granel, são a causa raiz de paradas de máquina, danos a equipamentos caros e, no pior cenário, recalls de produto. A solução para essa vulnerabilidade muitas vezes não exige complexidade, mas sim a aplicação correta da física: a separação magnética por gravidade.

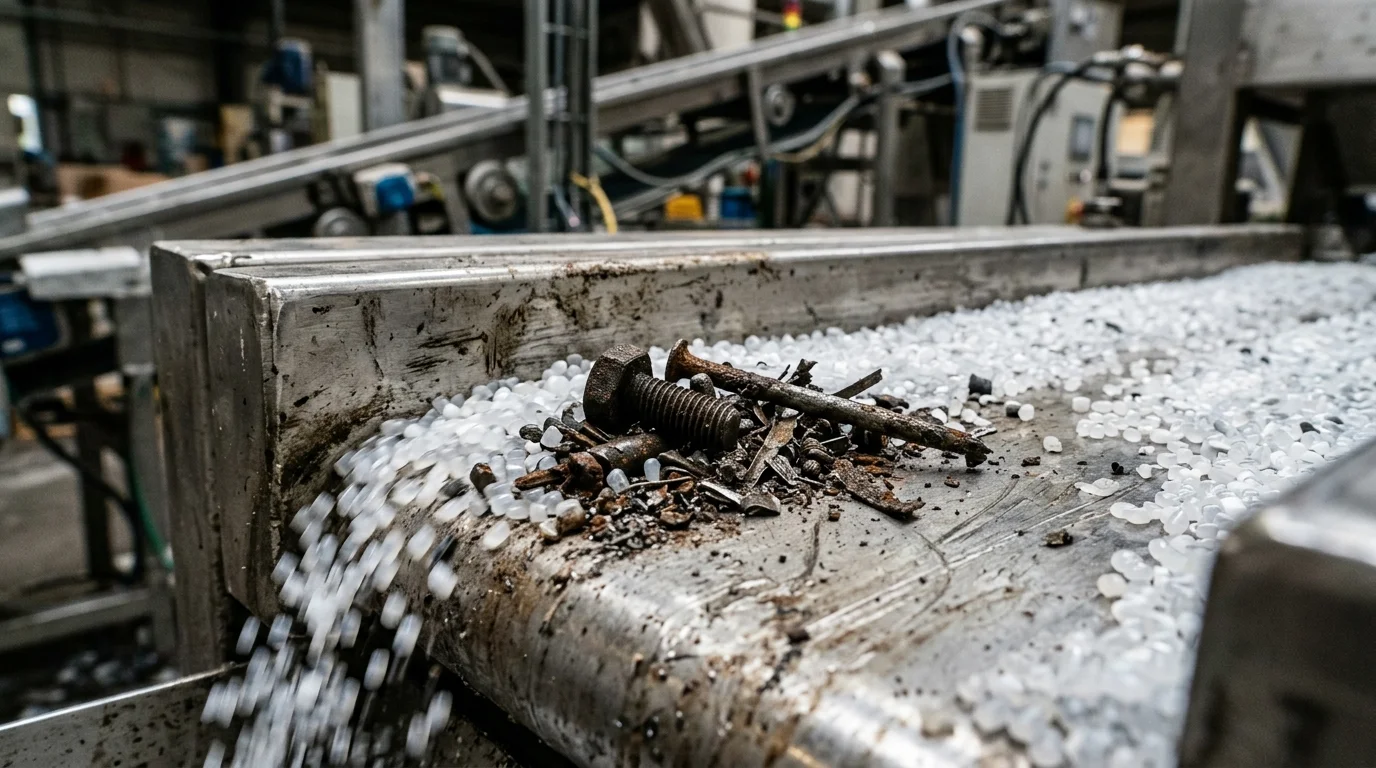

O princípio por trás de como funciona a separação magnética nesse contexto é direto. O material contaminado flui por um duto ou calha, e a gravidade faz o seu trabalho. Instalada na parede ou fundo desse duto, uma placa magnética de separação projeta um campo magnético profundo e potente no fluxo. O produto não magnético (grãos, plástico, pó) passa ileso, enquanto qualquer partícula ferrosa é fortemente atraída e retida na face da placa, sendo removida do processo.
Pontos Críticos de Instalação para Máxima Eficiência
A eficácia de uma placa magnética não está apenas na sua força intrínseca, mas fundamentalmente em seu posicionamento. Instalar no lugar errado é quase o mesmo que não instalar. Vemos isso em campo: clientes que investem no equipamento, mas o colocam em um ponto onde o fluxo de material é rápido demais ou a camada de produto é muito espessa, anulando o efeito do campo.
1. Chutes e Dutos de Queda Livre
Este é o cenário mais clássico e eficaz para uma placa magnética industrial. O local ideal é na parte inferior de um chute inclinado. Por quê? Porque o material desliza sobre a superfície da placa, garantindo contato máximo ou proximidade extrema com a zona de captura. A inclinação do duto ajuda a regular a velocidade, evitando que o material passe rápido demais para ser 'pescado' pelo campo magnético.
Uma armadilha comum é instalar a placa em uma seção vertical de queda livre. Embora possa capturar algo, a alta velocidade do material reduz drasticamente a eficiência. O contaminante precisa de um tempo mínimo de residência dentro do campo para ser desviado e capturado. A velocidade excessiva do material é inimiga da separação magnética.
2. Saídas de Silos, Misturadores e Moegas
Instalar uma placa magnética logo na saída de um silo ou moega é uma estratégia de ponto de controle crítico (PCC). Antes que o material entre em moinhos, extrusoras ou misturadores, qualquer contaminação ferrosa de grande porte (tramp metal) é removida. Isso funciona como uma primeira linha de defesa, protegendo equipamentos que custam dezenas ou centenas de vezes mais que a própria placa.
3. Sob o Fluxo de Descarga de Correias Transportadoras
Em alguns casos, uma placa pode ser instalada no chute de descarga de uma correia transportadora. O material cai da correia e desliza pela placa antes de seguir para o próximo estágio. É uma alternativa para fluxos de menor volume onde um separador magnético suspenso seria superdimensionado. A chave aqui é garantir que o material seja direcionado para ter contato com a placa.
Exemplos de Separação Magnética com Placas na Indústria
A teoria se solidifica com a prática. A separação magnética tem exemplos claros de aplicação que resolvem dores financeiras reais:
- Indústria Plástica: Em linhas de reciclagem de PET ou moagem de aparas, uma placa magnética na entrada do moinho captura parafusos e fragmentos metálicos que destruiriam as facas do equipamento, causando paradas de produção e custos elevados de manutenção. É uma proteção essencial para o maquinário.
- Indústria Alimentícia: Em dutos que transportam grãos como soja, milho ou café, a placa remove contaminações que podem ter vindo da colheita ou do transporte. Isso é vital para a segurança do alimento e para atender a normas como a HACCP, como detalhamos no guia sobre ímãs na indústria alimentícia.
- Indústria de Cerâmica e Mineração: No processamento de argila ou outros minérios, a placa retira partículas de ferro que podem causar manchas ou defeitos no produto final após a queima, garantindo a qualidade e o padrão de cor.
O Erro que Anula o Investimento: Distância e Limpeza
Dois fatores são consistentemente subestimados. Primeiro, a força do campo magnético cai drasticamente com o afastamento. Instalar a placa a poucos centímetros do fluxo de produto pode torná-la inútil. É fundamental entender que o campo magnético diminui com a distância de forma exponencial. O material precisa 'raspar' na placa.
Segundo, a negligência na limpeza. Uma placa saturada de contaminantes ferrosos perde sua capacidade de captura. A camada de metal já capturada cria uma 'ponte' que isola o campo magnético do resto do fluxo. A frequência de limpeza deve ser definida com base no nível de contaminação e validada periodicamente. Para fluxos muito contaminados, outros separadores magnéticos com limpeza automática podem ser mais indicados.
Na prática de mais de 20 anos fabricando equipamentos magnéticos, o que separa uma instalação eficiente de uma ineficiente raramente é a qualidade do equipamento — é o entendimento do processo. Velocidade do fluxo, profundidade da camada de produto e frequência de limpeza são variáveis que nenhum catálogo resolve. Se você está especificando uma placa magnética para uma linha crítica, uma consulta técnica evita retrabalho e garante que o investimento entregue o que precisa entregar.
Dúvidas Frequentes (FAQ)
Qual a diferença entre uma placa magnética e uma grade magnética?
A placa magnética precisa de energia elétrica para funcionar?
Como sei qual a força magnética correta para minha aplicação?
Com que frequência devo limpar a placa magnética?
A placa magnética consegue capturar aço inox?
