Como Calcular a Força de um Ímã de Neodímio

"Quantos quilos este ímã suporta?" Essa é, de longe, a pergunta mais comum que recebemos. E a resposta honesta, no chão de fábrica, é sempre: depende. Um erro de cálculo na força de um ímã não é um mero detalhe técnico; é um risco operacional. Em aplicações industriais reais, é comum observar falhas de fixação e linhas de produção pararem porque a força de atração foi superestimada no papel, ignorando as condições reais de operação.

Saber como calcular a força de um ímã de neodímio corretamente evita erros críticos de dimensionamento e garante segurança na aplicação. É uma necessidade para garantir a segurança, a eficiência e a viabilidade econômica de um dispositivo ou processo. Subdimensionar pode levar a acidentes. Superdimensionar significa gastar mais que o necessário em ímãs de neodímio mais potentes, impactando diretamente o custo do seu projeto.

A Diferença Crítica: Gauss vs. Força de Atração (Pull Force)

Antes de qualquer fórmula, precisamos esclarecer um ponto que gera muita confusão: a diferença entre a medição em Gauss e a força de atração em quilogramas (kgf) ou Newtons (N). Muitos acreditam que um valor de Gauss mais alto significa, automaticamente, um ímã "mais forte" em termos de fixação. Isso é uma meia-verdade perigosa.

Gauss (G) ou Tesla (T): Mede a densidade do campo magnético em um ponto específico. É uma medida da intensidade do campo em uma área. Um Gaussmeter (Gaussímetro) mede isso.
Força de Atração (Pull Force): Mede a força necessária para separar o ímã de uma superfície ferromagnética plana e espessa, em contato direto. É medida em unidades de força, como Newtons (N) ou quilograma-força (kgf).

Imagine dois ímãs. Um pode ter um pico de Gauss altíssimo em um ponto minúsculo, enquanto o outro tem um campo de Gauss menor, mas distribuído por uma área maior. O segundo, muito provavelmente, terá uma força de atração superior. Para aplicações de fixação magnética, a força de atração é o que realmente importa.

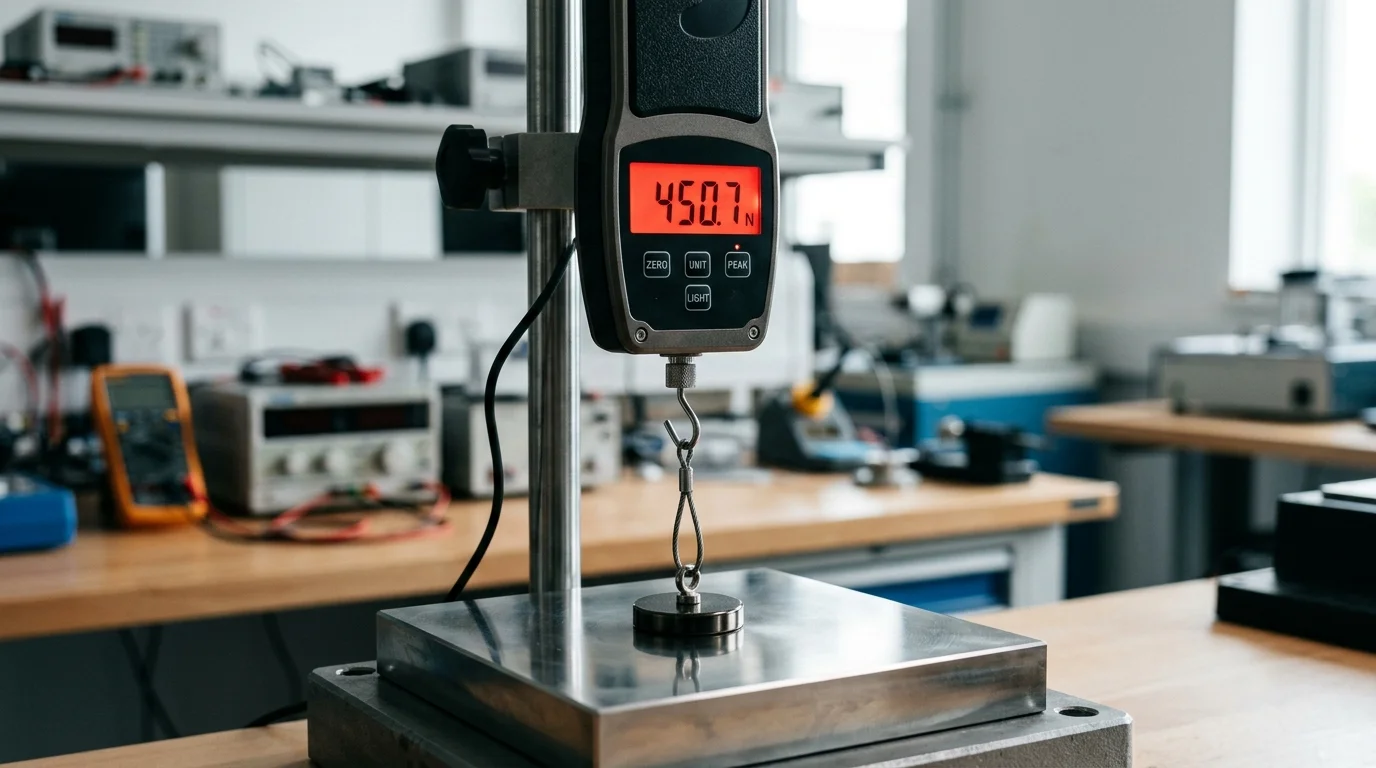

Imã de neodímio em dinamômetro digital exibindo 450.7 N sobre placa metálica para calcular a força de tração magnética.

A Fórmula para Calcular a Força de um Ímã (Estimativa)

Para uma estimativa teórica em condições ideais, podemos usar uma fórmula simplificada. Lembre-se: condições ideais significam que o ímã está em contato total com uma chapa de aço carbono lisa, limpa e com espessura suficiente para não saturar magneticamente.

A fórmula é:

F ≈ (B² * A) / (2 * μ₀)

Vamos detalhar cada componente:

F: A força de atração em Newtons (N). Para converter para quilograma-força (kgf), basta dividir o resultado por ~9.81.
B: A remanência magnética do ímã em Tesla (T). Este valor é determinado pela grade do material (ex: N35, N42, N52). Um ímã N42 tem uma remanência (Br) de aproximadamente 1.32 T. Para entender melhor as diferenças, veja nosso guia sobre grades de neodímio N35, N42 e N52.
A: A área da superfície do polo do ímã em metros quadrados (m²). Se você tem um ímã de neodímio em bloco de 20mm x 10mm, a área é 0.02m * 0.01m = 0.0002 m².
μ₀: É a constante de permeabilidade magnética do vácuo, um valor fixo de 4π × 10⁻⁷ T·m/A.

Exemplo Prático de Cálculo

Vamos calcular a força de um ímã de neodímio bloco N42 com dimensões de 50mm x 20mm x 10mm.

Remanência (B): Para um N42, B ≈ 1.32 T.
Área do Polo (A): A maior face é 50mm x 20mm. Em metros: 0.05m * 0.02m = 0.001 m².
Constante (μ₀): 4π × 10⁻⁷ ≈ 1.25663706 × 10⁻⁶ T·m/A.

Cálculo:

F ≈ (1.32² * 0.001) / (2 * 1.25663706 × 10⁻⁶)

F ≈ (1.7424 * 0.001) / (2.51327412 × 10⁻⁶)

F ≈ 0.0017424 / 0.00000251327

F ≈ 693.2 N

Para converter em kgf: 693.2 / 9.81 ≈ 70.66 kgf.

Este é o valor teórico máximo em condições perfeitas. Agora, vamos para o mundo real.

Para facilitar esse cálculo na prática, você pode utilizar nossa calculadora de força magnética para ímãs de neodímio, que já considera as principais variáveis do dimensionamento.

As Armadilhas do Mundo Real que a Fórmula Não Mostra

A experiência em campo nos ensina que o valor da fórmula é um ponto de partida, não o destino final. Vários fatores podem e vão reduzir drasticamente a força de atração real do seu ímã.

1. O Entreferro (Air Gap)

O entreferro é o fator mais crítico no cálculo da força magnética.

Mesmo pequenas variações causam grande impacto:

• 0,5 mm → redução significativa
• 1 mm → perda superior a 50% da força
• 2 mm → queda drástica de performance

Ignorar o entreferro é o erro mais comum em projetos com ímãs de neodímio.

O entreferro é qualquer espaço não magnético entre o ímã e a superfície metálica. Isso pode ser uma camada de tinta, poeira, um adesivo, uma folha de plástico ou até mesmo a rugosidade da superfície. A força de um ímã de neodímio cai exponencialmente com o aumento do entreferro.

2. Material e Espessura da Superfície

A força calculada presume uma chapa de aço carbono 1020 com espessura infinita. Na prática, se a chapa for muito fina, ela irá saturar magneticamente e não conseguirá "absorver" todo o fluxo magnético, limitando a força de atração. A composição do metal também importa; aços com menor teor de carbono ou aços inoxidáveis (a maioria não é ferromagnética) terão uma performance muito inferior.

3. Temperatura de Operação

Os ímãs de neodímio são sensíveis à temperatura. A grade padrão (N) começa a perder magnetismo permanentemente acima de 80°C. Para aplicações em ambientes mais quentes, é obrigatório especificar grades resistentes a altas temperaturas (M, H, SH, UH, EH).

4. Geometria e Circuito Magnético

A fórmula funciona bem para blocos e discos simples. Em sistemas complexos, como os encontrados em grades magnéticas ou levantadores magnéticos, o projeto do circuito magnético (usando peças de aço para direcionar o campo) altera completamente a performance. Nesses casos, o cálculo manual é inviável e recorremos a softwares de simulação por Elementos Finitos (FEA).

Quando Confiar nos Cálculos e Quando Pedir Ajuda

A fórmula é excelente para uma estimativa inicial e para comparar diferentes tamanhos ou grades de ímãs em uma fase preliminar do projeto. Contudo, para aplicações críticas, de segurança ou que exigem alta precisão, a validação prática é indispensável.

Nossa recomendação técnica é clara: use a fórmula para ter uma ordem de grandeza. Em seguida, adquira amostras e realize testes práticos nas condições exatas da sua aplicação. Para projetos industriais complexos, especialmente na indústria alimentícia ou farmacêutica, onde a performance de um separador magnético é vital, a consulta a especialistas é o caminho mais seguro e eficiente.

Se você precisa dimensionar corretamente a força de um ímã para sua aplicação, a equipe técnica da MagTek pode auxiliar no cálculo e na escolha do modelo ideal.

Evite erros de projeto e garanta máxima eficiência com suporte especializado.

Aprofunde a sua leitura:

Dúvidas Frequentes (FAQ)

Qual a diferença entre Gauss e força de atração (kgf)?

Gauss mede a densidade do campo magnético em um ponto, enquanto a força de atração (kgf ou Newtons) mede a força necessária para puxar o ímã de uma superfície metálica. Para aplicações de fixação, a força de atração é a medida mais importante e prática.

A fórmula de cálculo da força de um ímã é 100% precisa?

Não. A fórmula fornece uma estimativa teórica em condições ideais (contato total, superfície de aço espessa e limpa). Fatores do mundo real como entreferro (air gap), temperatura e tipo de material podem reduzir drasticamente a força real. Ela serve como um excelente ponto de partida, mas testes práticos são sempre recomendados.

Como o "air gap" (entreferro) afeta a força do ímã?

O entreferro, que é qualquer espaço não magnético entre o ímã e a superfície (tinta, poeira, plástico), reduz a força de atração de forma exponencial. Um pequeno entreferro de 1mm pode diminuir a força em mais de 50%, sendo o fator mais crítico a ser considerado em projetos de fixação.

O formato do ímã (bloco, anel, pastilha) muda o cálculo da força?

Sim, o formato influencia diretamente a área do polo (variável 'A' na fórmula) e a distribuição do campo magnético. A fórmula apresentada é mais precisa para formatos simples como blocos e discos. Formatos complexos, como anéis ou geometrias customizadas, exigem softwares de simulação (FEA) para um cálculo preciso.

É possível calcular a força de repulsão entre dois ímãs?

Sim, mas o cálculo é significativamente mais complexo. A força de repulsão depende do alinhamento, da distância e da geometria de ambos os ímãs. Não há uma fórmula simples como a de atração para uma superfície de aço. Geralmente, calculadoras online ou simulações por elementos finitos são usadas para essa finalidade.
