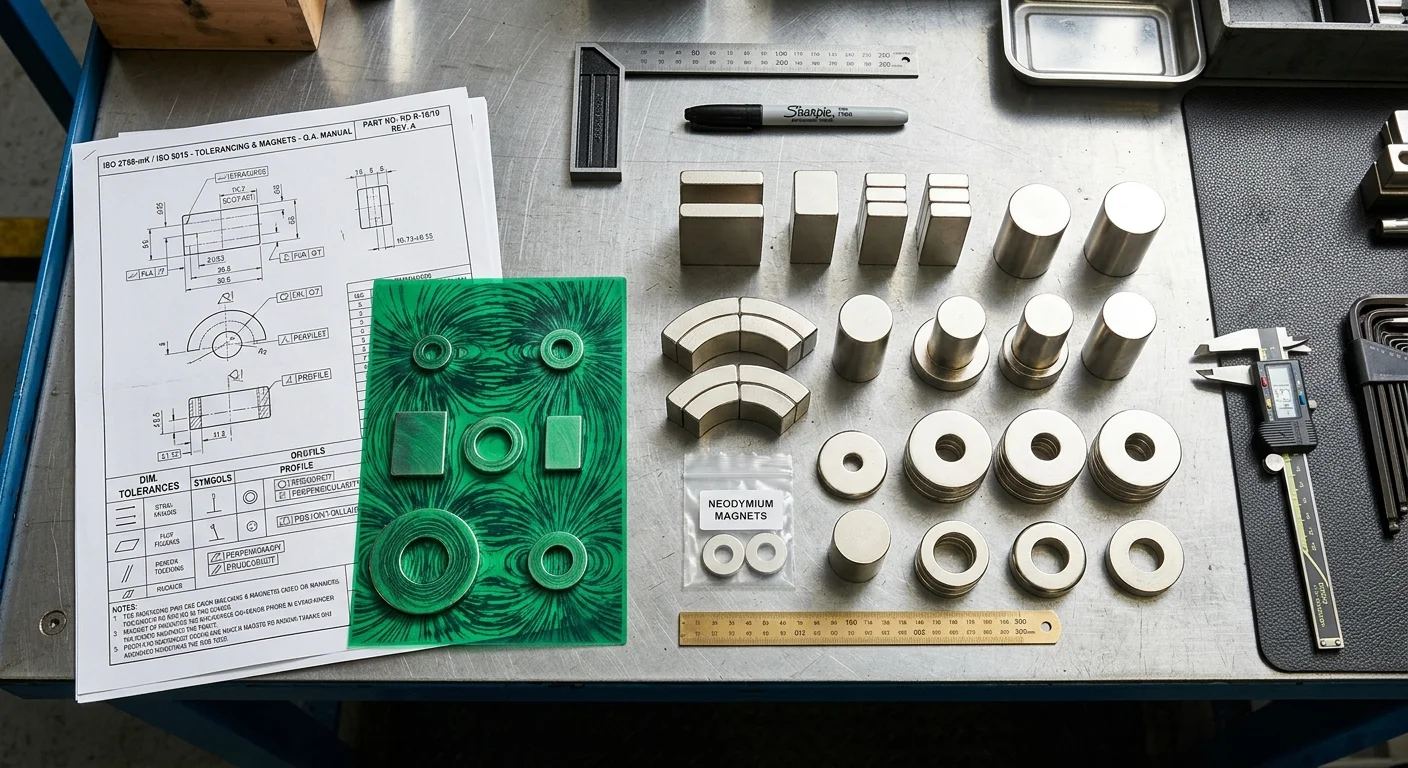

Já vi projetos de sensores de alta precisão falharem no protótipo não por erro de software, mas porque o ímã de neodímio excedeu a tolerância em míseros 0.1mm, impedindo o encaixe perfeito no alojamento usinado. No chão de fábrica, a precisão não é um luxo, é o que separa um lote produtivo de um prejuízo logístico. Quando falamos em dimensões e tolerâncias dos ímãs de neodímio, entramos em um território onde a metalurgia do pó dita as regras, e a compreensão da tolerância dimensional iso é vital para qualquer gestor de suprimentos ou engenheiro de produto.
Dimensão Nominal vs. Dimensão Efetiva: O Gap do Revestimento
Um erro clássico na especificação de Categoria de Produtos Industriais: Ímãs de Neodímio é ignorar a camada de proteção. A dimensão nominal é aquela que você desenha no CAD. No entanto, a dimensão efetiva após o banho de Níquel-Cobre-Níquel (Ni-Cu-Ni) ou Epóxi costuma aumentar entre 0.04mm a 0.1mm no diâmetro ou espessura. Se o seu projeto exige um ajuste H7/g6, essa variação é o suficiente para travar uma linha de montagem automatizada.
A Relevância da Tolerância Dimensional ISO
Ímãs de neodímio são materiais sinterizados, o que os torna inerentemente frágeis e difíceis de usinar após a magnetização. A norma padrão da indústria geralmente segue a tolerância de +/- 0.1mm para dimensões lineares. No entanto, em aplicações de dimensão elétrica e iluminação, onde o ímã atua como gatilho para sensores Hall em sistemas de automação predial, pode ser necessário exigir tolerâncias mais restritas, como +/- 0.05mm. Isso eleva o custo, mas elimina o gargalo produtivo de retrabalho em peças plásticas injetadas.
Dimensão Eletromagnética e o Impacto no Fluxo
Muitas vezes, o foco está apenas no volume físico, mas a dimensão eletromagnética é o que realmente importa para a performance. Se a espessura do ímã (direção de magnetização) variar negativamente, a densidade de fluxo medida por um Equipamento Magnético: Gaussmeter (Gaussímetro) cairá proporcionalmente. Em motores de alta rotação, essa variação dimensional causa desequilíbrio magnético, gerando vibração excessiva e desgaste prematuro dos rolamentos.
Dimensão e Iluminação: Sincronia em Sensores
Em sistemas onde a dimensão e iluminação se cruzam — como em sensores de presença magnéticos para luminárias LED de alta performance — a distância entre o ímã e o componente eletrônico é crítica. Uma variação na dimensão nominal e efetiva do ímã altera o campo magnético de acionamento, resultando em falhas intermitentes que são difíceis de diagnosticar em campo. Por isso, a validação dimensional deve ser a primeira etapa do controle de qualidade de entrada.
